波長を分析し、微妙な色味や材質の違いを可視化
ハイパースペクトルイメージング

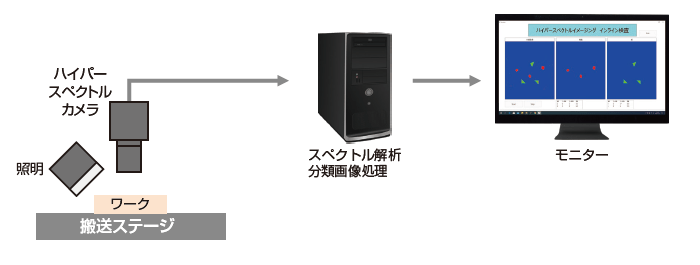

ハイパースペクトルイメージングとは、高い波長分解能で画像を取得する機能を持つハイパースペクトルカメラと、
それに対応した照明を用いて画像を取得する技術です。
このような課題を解決します!
- 対象物の反射スペクトルを分析したい
- 通常のカメラではできない、高精度な色識別をしたい
- 複数の素材の分類、異物検出や成分分析をしたい
撮像事例
撮像事例:プラスチック製品の色識別
![ワーク写真:プラスチック製品の色識別](/solution/file/img/ap_hyperspectral_imaging_image_01.jpg)
![出力画像例:プラスチック製品の色識別](/solution/file/img/ap_hyperspectral_imaging_image_02.jpg)
ハイパースペクトルイメージング照明
で微妙な色の違いを分類化
撮像事例:白ご飯の異物検査
![ワーク写真:白ご飯の異物検査](/solution/file/img/ap_hyperspectral_imaging_image_04.jpg)
![出力画像例:白ご飯の異物検](/solution/file/img/ap_hyperspectral_imaging_image_05.jpg)
青色:白米 緑色:紙 赤色:樹脂
同色の異物を分類化
![各色の反射スペクトル:白ご飯の異物検](/solution/file/img/ap_hyperspectral_imaging_image_06.jpg)
撮像事例:プラスチックの材質分類
![ワーク写真:プラスチックの材質分類](/solution/file/img/ap_hyperspectral_imaging_image_13.png)
![出力画像例:プラスチックの材質分類](/solution/file/img/ap_hyperspectral_imaging_image_14.png)
青色:PS、緑色:PET、赤色:PP
3種類の材質の違いを分類化
ハイパースペクトルイメージング用照明
ハイパースペクトルイメージング用LED照明(特注品)
- 400~1000nmの幅広い発光スペクトルをLED照明で実現
- ハイパースペクトルカメラの感度特性に合わせ、近赤外域の光出力を大幅に向上
- 波長・照明形状・長さ変更など、ご要望にあわせてカスタム対応が可能
![HLDL3-300X28IRFSWDFW(特注品)](/solution/file/img/ap_hyperspectral_imaging_image_15.png)
![LNSP2-300IRW55-BTSP(特注品)](/solution/file/img/ap_hyperspectral_imaging_image_16.png)
出力波長と撮像利用波長域
![ハイパースペクトルイメージング用照明(特注品) 出力波長と撮像利用波長域](/solution/file/img/ap_hyperspectral_imaging_image_17.png)
ハイパースペクトルイメージング照明 CIRシリーズ
![TH-200X30CIR](/solution/file/img/ap_hyperspectral_imaging_image_07.jpg)
![LDL-222X42CIR-LACL](/solution/file/img/ap_hyperspectral_imaging_image_08.jpg)

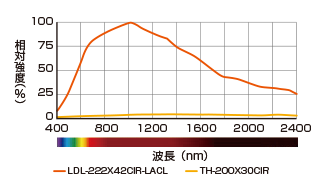

出力波長と撮像利用波長域
![ハイパースペクトルイメージング照明 CIRシリーズ 出力波長と撮像利用波長域](/solution/file/img/ap_hyperspectral_imaging_image_18.png)
ハイパースペクトルイメージング照明 (Effilux)
![EFFI-FLEX-HSI](/solution/file/img/ap_hyperspectral_imaging_image_10.jpg)
![EFFI-FLEX-HSI Cylindrical](/solution/file/img/ap_hyperspectral_imaging_image_11.jpg)
出力波長と撮像利用波長域
![ブロードスペクトルLED照明(EFFILUX社製) 出力波長と撮像利用波長域](/solution/file/img/ap_hyperspectral_imaging_image_21.png)
ハイパースペクトルカメラ
コニカミノルタ社 ハイパースペクトルカメラ SPECIM FXシリーズ
![コニカミノルタ社 ハイパースペクトルカメラ SPECIM FXシリーズ](/solution/file/img/ap_hyperspectral_imaging_image_22.png)
SPECIM FXシリーズは、インライン向けの
高速、高性能なハイパースペクトルカメラです。
可視~近赤外まで広い波長範囲のラインアップから、
目的に応じたカメラを選定します。
![コニカミノルタ社 SPECIM](/solution/file/img/ap_hyperspectral_imaging_image_28.png)
型式名 | FX10 | FX17 |
---|---|---|
測定波長範囲 | 400 ~ 1000 nm | 900 ~ 1700 nm |
画素数/ライン | 1024 pixels | 640 pixels |
フレームレート (full range) |
327 FPS | 527 FPS (GigE) 670 FPS (CameraLink) |
波長バンド数 | 224 バンド | 224 バンド |
測定波長間隔 | 約 2.7 nm | 約 3.5 nm |
アバールデータ社 ハイパースペクトルカメラ AHSシリーズ
![アバールデータ社 ハイパースペクトルカメラ AHSシリーズ](/solution/file/img/ap_hyperspectral_imaging_image_26.png)
インライン向けの可視光~近赤外まで広い波長範囲に
対応したハイパースペクトルカメラです。
センサーにペルチェ素⼦(冷却機能)付きタイプを
採⽤しており、温度変動にも強い構成のため、
工場などのインラインで安定した撮像を可能にしています。
![アバールデータ社](/solution/file/img/ap_hyperspectral_imaging_image_27.png)
![]() |
![]() |
![]() |
|
型式名 | AHS-003VIR | AHS-001MIR | AHS-U20MIR |
---|---|---|---|
撮像素子 | InGaAsセンサー 1段電子冷却 640 H (空間) × 512 V (分光) 画素サイズ 5 μm × 5 μm |
InGaAsセンサー 2段電子冷却 320 H (空間) × 256 V (分光) 画素サイズ 20 μm × 20 μm |
InGaAsセンサー 2段電子冷却 192 H (空間) × 96 V (分光) 画素サイズ 50 μm × 50 μm |
分光波長 | 450 ~ 1700 nm ※回析格子に依存 |
1300 ~ 2150 nm | 1300 ~ 2150 nm |
波長分解能 | 18.8 nm | 9.84 nm ※理論値 | 9.8 nm |
インターフェース | Gigabit Ethernet (1000BASE-T) / CameraLink | Gigabit Ethernet (1000BASE-T) | |
撮像方式 | プッシュブルーム方式(ラインスキャン方式) | ||
最大 ラインレート |
258 FPS ※フルバンド選択@CameraLink/8bit時 2767 FPS ※8バンド選択@CameraLink/8bit時 |
507 FPS | 866.5 FPS ※露光時間 1 μsec時 |
