LFV3シリーズ

ハーフミラーを使用することにより、LEDからの拡散光がカメラ軸に対して同軸上に落射。
鏡面ワークをムラなく均一に照射。拡散板のカスタマイズが可能。

特長

拡散効果を自由にカスタマイズ

拡散効果をカスタマイズ

拡散板の状態 結果
透過率（高）から（低）へ変更 均一度アップ
取り付け位置をLED側へ移動 指向性を強調

①透過率の違う拡散板を2種類ご用意。

拡散板を交換することで、透過率の変更が可能です。

②拡散板の取り付け位置を調整可能。

位置変更により、さまざまな撮像結果が得られます。

LFV3-CPシリーズ

ハーフミラーの代わりにビームスプリッターを使用することで、精度を高めました。微小ワークの撮像や、設置スペースが限定された環境に最適です。

高画素カメラに対応した同軸照明

カメラ窓とハーフミラーに、高精度な光学ガラスを採用しました。高画素カメラでの使用において、安定した撮像が可能です。

品質を向上した同軸照明 LFV3シリーズ

構成例

LEDからの拡散光が、ハーフミラーを使用することによりカメラ軸に対して同軸上に落射。

LFV3-100

特性・データ

データ ：相対放射照度グラフ／均一度（代表例）

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

LFV3-35RD（A）

LFV3-100SW（A）

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

撮像例

金属コネクタフードの刻印文字撮像

内容 文字認識
ワーク コネクタフード
提案前 LEDバー照明
提案後 LFV3-50RD（A）
結　果 刻印文字の強調

基板のスルーホール撮像

内容 外観検査
ワーク 基板
提案前 LEDリング照明
提案後 LFV3-100RD（A）
結　果 均一度の向上

照射口位置変更タイプ LFV3-RAシリーズ（特注品）

特長

  • 通常の同軸照明の照射口の位置を90度変更。
  • 検査装置内など、カメラの設置条件や、
        照明の設置スペースなどに制約がある検査にも対応。

※撮像画像は鏡像（反転）になります。

特注品
本製品は特注品です。サイズ・発光色などの特注対応が可能です。
また、特注品はシーシーエスの標準品と保証期間が異なります。
詳しくは担当営業にお問い合わせください。

検査スペースを縮小

通常の同軸照明の照射口の位置を90度変更した特注照明。
検査環境やカメラ、照明の設置条件に応じて最適な照明設計をご提案。
検査対象物の搬送系や、カメラの設置条件、照明の設置スペースなどの制約の中で、様々な業界の多様な検査に対応。

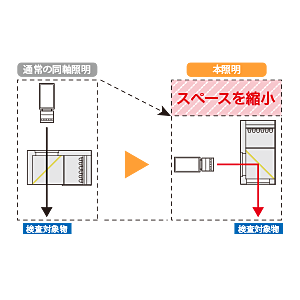

1. 高さ方向の設置スペースを縮小

1. 高さ方向の設置スペースを縮小

本照明を用いることで、通常の同軸照明と比較して、高さ方向の設置スペースの縮小に貢献。

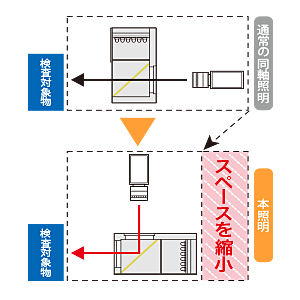

2. 横方向の設置スペースを縮小

2. 横方向の設置スペースを縮小

本照明を用いることで、通常の同軸照明と比較して、横方向の設置スペースの縮小に貢献。

撮像例

ワーク：芳香剤

ワーク：芳香剤　表面の包装フィルムの反射を抑え、印字を捉えている。

表面の包装フィルムの反射を抑え、印字を捉えている。

構成例

同軸照明（照射口位置変更タイプ）の照射構造

通常の同軸照明の照射口位置を90度変更。検査環境や設置条件に応じて最適な撮像を提案。

同軸照明

同軸照明（照射口位置変更タイプ）の照射構造

用途
  • 電子部品の外観検査
  • ガラスの傷検査
  • 金属面の文字読み取り
  • 樹脂成形品の傷、打痕検査　など
