フォトメトリックステレオ法による外観検査

分割発光照明を用いた「フォトメトリックステレオ法」による外観検査は
複雑な模様や柄、照明によるハレーションなど、
表面が観察しづらいワークの傷・文字・凹凸形状等の検出に有効です。

本製品は特注品です。

本製品は特注品です。
詳しくは担当営業にお問い合わせください。

このような課題を解決します！

フォトメトリックステレオ法による外観検査

  • ワークに模様、柄などがあり、文字や傷を安定して検出できない。
  • ワークのハレーションの影響で安定して検出できない。
  • ワークの色が様々あり、それぞれ最適な光学系の検討が必要になっている。

撮像事例

タイヤの文字検査

  • ワーク写真

    フォトメトリックステレオ法によるタイヤの文字検査のワーク写真

    2値化が難しい黒色ゴム製品の撮像例

  • 分割発光照明

    分割発光照明による4方向からの照射で撮像

    4方向からの照射で撮像

  • 画像処理後

    フォトメトリックステレオ法によるタイヤの文字検査の画像処理後。中心の凹みの影の影響を無くした画像取得が可能。また、凹凸を強調させ文字をくっきりと見えるようにすることが可能。

    中心の凹みの影の影響を無くした画像取得が可能。また、凹凸を強調させ文字をくっきりと見えるようにすることが可能。

柄のあるタイルの文字検査

  • ワーク写真

    フォトメトリックステレオ法による柄のあるタイルの文字検査のワーク写真

  • 画像処理後

    フォトメトリックステレオ法による柄のあるタイルの文字検査の画像処理後。柄を除去して凹凸の文字情報を読み取りやすい画像を取得。

    柄を除去して
    凹凸の文字情報を読み取りやすい画像を取得。

ヒートシール検査

  • ワーク写真

    フォトメトリックステレオ法によるヒートシール検査のワーク写真

  • 画像処理後

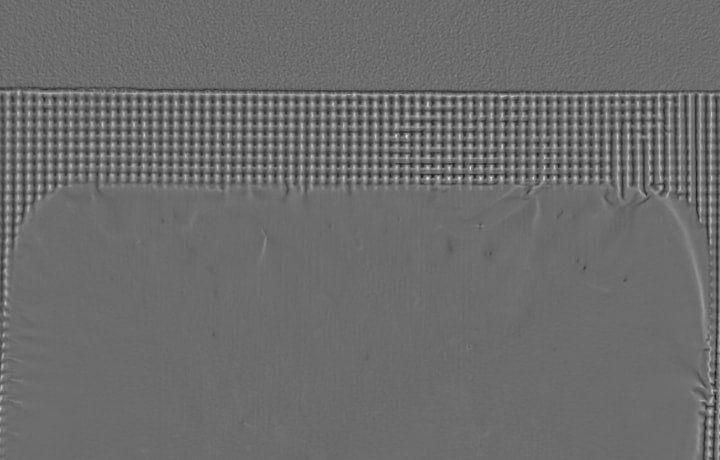

    フォトメトリックステレオ法によるヒートシール検査の画像処理後。柄やハレーションを除去し、ヒートシールの凹凸だけの画像を取得。

    柄やハレーションを除去し、
    ヒートシールの凹凸だけの画像を取得。

機器構成例

4分割

フォトメトリックステレオ法による外観検査の4分割照明による機器構成例

8分割/4分割

フォトメトリックステレオ法による外観検査の8分割/4分割照明による機器構成例

外観検査ソリューション

シーシーエスの高度な外観検査ソリューションは
画像処理にかかわる機器選定の工数を削減します。

シーシーーエスは、自社製品である検査用LED照明にとどまらず、検査環境を構築する上で不可欠なカメラ・レンズ・画像処理ソフトやLED以外の光源も併せて、検査環境を丸ごと構築するお手伝いをしています。

検査用LED照明メーカーでありながら、各メーカーのカメラやレンズの特性も理解しており、そのノウハウの蓄積によって、お客様に最適な機器の組み合わせをご提案することができます。

アプリケーション別、課題別、業界別、用途別の豊富な事例は特設ページにてご覧いただけます。

外観検査ソリューション 特設ページ
外観検査ソリューション
