PD4シリーズ

充実した照明制御機能を搭載し、製造現場での使いやすさを追求した
デジタル電源「PD4シリーズ」。
シーケンス制御やPLCCOM通信機能を搭載し
高度化するFA環境へ対応する新たなスタンダードモデル。

特長専用アプリケーション通信機能オプションツール

特長

◆常時点灯、ON / OFFモード、ストロボモードに対応。
◆照明出力は60W / 120Wをご用意。
◆チャネル数は２チャネル / ４チャネルから選択可能。
◆外部制御はイーサネット / パラレルの選択が可能。
◆トリガー入力信号、パラレル入力信号は、NPN / PNP両接続に対応。
◆全タイプ自然空冷式で、設置性を向上。

多彩な照明制御機能

◆シーケンス制御機能を搭載し任意のパターン点灯が可能。
◆PLCのリンク機能に対応し、PLCとの連携が容易に。
◆トリガー出力機能を搭載し、カメラと照明の同期を簡単に行うことが可能。
◆レシピ設定機能で、照明設定のパラメータを最大8つまで保存可能。
◆アプリケーションから稼働状況や動作ログなどの情報をリアルタイムにモニタリング。

PD4 / PD4-Aのラインアップ

PD4のラインアップを拡充し、新たな点灯制御機能を搭載したPD4-Aシリーズもございます。

出力/ch	2ch	4ch	8ch
30W	PD4-3024A-2-E(PD4-A) PD4-3024A-2-P(PD4-A)	PD4-3024A-4-E(PD4-A) PD4-3024A-4-P(PD4-A)
60W	PD4-6024-2-E(PD4) PD4-6024-2-P(PD4)	PD4-6024-4-E(PD4) PD4-6024-4-P(PD4)
120W	PD4-12024-2-E(PD4) PD4-12024-2-P(PD4)	PD4-12024-4-E(PD4) PD4-12024-4-P(PD4)	PD4-12024A-8-E(PD4-A) PD4-12024A-8-P(PD4-A)

末尾E・Pは外部制御を表します。 E：イーサネット　P：パラレル

シーケンス制御

任意のパターンで照明の点灯が可能

最大16ステップの点灯制御設定を登録することができます
例えば、バー照明による4方向からの照射や、分割発光照明を使用する際に、
各チャネルの点灯パターンを記憶させ、トリガー入力によって点灯・消灯の切り替えを実行できます。

任意のパターンで照明の点灯が可能

トリガー動作モード設定値による照明動作の違い

最大16ステップの点灯入力を登録することができます。
1トリガーに対し1ステップ、あるいは1トリガーに対し複数ステップ（Nステップ）ずつ
シーケンス動作を行うことができます。

トリガー動作モード設定値が
　「1トリガー 1ステップシーケンス動作」の場合

トリガー動作モード設定値が
　「1トリガー Nステップシーケンス動作」の場合

シーケンス制御の活用例　

フォトメトリックステレオ法を用いた撮像

ワークに対して複数方向から照射し、各方向ごとに撮像します。
各撮像画像の差分から、凹凸情報のみを強調したり、模様のみを抽出した画像の生成が可能です。

詳細はオペレーションマニュアル「P10 シーケンス制御」を参照ください。

トリガー出力機能

電源からトリガー信号の出力が可能

カメラへのトリガー信号出力が可能なため、
照明との連動タイミングの調整を行うことができます。

■ トリガー出力信号接続例

トリガー出力信号接続例

※1 トリガーピンからの信号入力にノイズが混入する場合に、フィルター時間を設定できます。

レシピ設定機能

照明設定のパラメータを最大8つまで保存可能

チャネルごとの調光値など、検査に応じたパラメータ設定を事前に登録しておくことで、
レシピの呼び出しだけで簡単に設定変更が可能です。

照明設定のパラメータを最大8つまで保存可能

専用アプリケーション

設定用アプリケーション（特許出願済）

任意のパターンで照明の点灯が可能

照明のパラメータを簡単に設定可能「基本機能版」と「通常版」の2種類からお選びいただくことができます。

基本機能版

調光値や点灯時間などの基本的な照明設定や、
トリガー入出力設定が可能です。

通常版

基本機能版の機能に加え、
シーケンス制御やリアルタイムモニタリング機能など、
PD4シリーズのすべての機能を設定できます。

動作環境： Windows 10 / NET Framework 4.7.2
※アプリケーションは型式一覧よりダウンロード可能です。
※通常版アプリケーションはPD4専用です。

型式・ラインアップ一覧

リアルタイムモニタリング機能（USB・イーサネット接続時）

照明の稼働状況や動作ログなどの情報をリアルタイムにモニタリング

動作検証時の点灯状態や、問題発生時の原因解析の際に、照明の動作情報を取得できます。

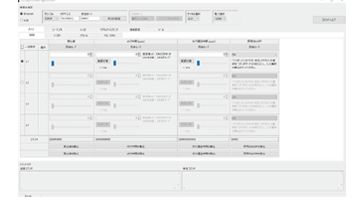

モニタリング画面

通信機能

PLCCOM通信

PLCのリンク機能に対応し、PLCとの連携が容易に

イーサネット用の複雑なコマンドプログラム作成が不要となり、
簡単に照明の制御や各種データの読み取り・書き込みができます。

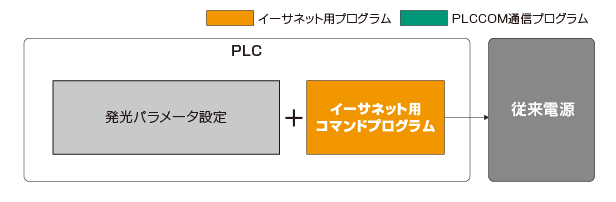

PLCCOM通信なし [従来電源の場合]

照明の各種パラメータを設定するために複雑なコマンドプログラムが必要

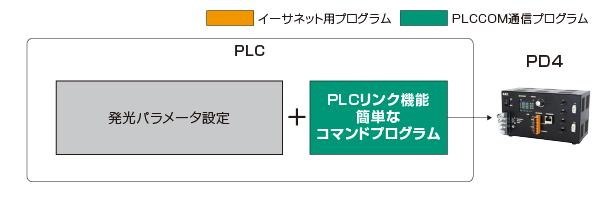

PLCCOM通信あり [PD4/PD4-Aの場合]

PLCのリンク機能と接続ができるので、 簡単なコマンドプログラムで照明の各種パラメータ設定や制御が可能。

PLCCOM通信の仕様

MCプロトコル対応PLCの場合	FINSコマンド対応PLCの場合
●デバイス：データレジスタ ●プロトコル：MELSEC-Q シリーズのMCプロトコル ●フレーム：3E フレーム ●送信コード：バイナリ ●トランスポート：TCP またはUDP	●I/O メモリ：DM エリア ●プロトコル：FINS コマンド ●送信コード：バイナリ ●トランスポート：TCP またはUDP ●FINS ノードアドレス：　TCP 設定の場合、　PLC によって自動割付されたアドレス　UDP 設定の場合、本製品のIP アドレスの第4 オクテット（例えば、IP アドレスが192.168.0.123 のとき123）

詳細はオペレーションマニュアルP.33「PLCCOM通信の概要」を参照ください。

USB通信

USBコネクタを搭載し、外部制御機器と接続した状態で、PCとのデータ通信が可能

USB通信により各種設定や動作の検証が可能です。

■USB接続イメージ

USB接続イメージ

オプション

ケーブル（別売）

PD4専用ACケーブル（型式名：ACC-JIS-125-7-M4-2）

ACコードは日本国内AC100-120V専用です。
末尾に「 -NC」が付かない型式には、同梱されています。
　　　例：PD4-3024A-4-P-NC（当ACケーブル付属なし）
　　　　　PD4-3024A-4-P（当ACケーブル付属）

ACC-JIS-125-7-M4-2

パラレル通信用外部制御ケーブル（EXCB2-FX40-3）

パラレル通信による外部制御を行う場合に使用します。

EXCB2-FX40-3

電源アダプター（別売）

電源アダプターを使用することでHLV3シリーズへの接続が可能

照明と電源アダプター対応表（一例）

照明型式名	発光色					電源アダプター型式名（特注品）
HLV3-14	RD	SW	BL	GR	-	型式名： RB-82-24-15SP　 (光量：0.9倍、消費電力：7.3W ^※1)
HLV3-22-1 HLV3-22-1C	RD	SW	BL	GR	-	型式名： RB-56-24　 (光量：0.8倍、消費電力：11W ^※1)
HLV3-22-2 HLV3-22-2C	RD	SW	BL	GR	-	型式名： RB-56-24　 (光量：0.8倍、消費電力：18W ^※1)
HLV3-22-4S HLV3-22-4M HLV3-22-4C HLV3-22-NR-4	RD	SW	BL	GR	-	型式名： RB-56-24　 (光量：0.7倍、消費電力：25W ^※1)
HLV3-22IR860	-	-	-	-	IR	型式名： RB-56-24　 (光量：0.7倍、消費電力：25W ^※1)

※1 消費電力は、該当照明と電源アダプタの合計値です。　注）スポット照明専用電源PJシリーズを使用した場合と比べ、光量が低下します。

ツール

バージョンアップツール

PD4本体ソフトウェアのバージョンアップを行うことができます。

PD4用バージョンアップツールのダウンロードはこちら
