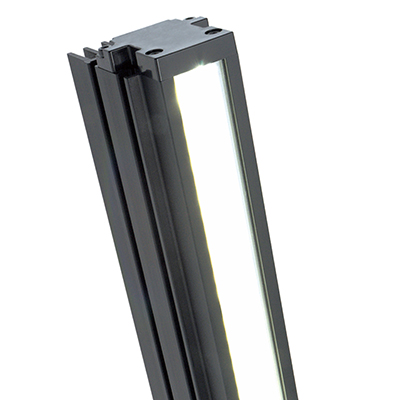

LNISシリーズ

ラインセンサカメラ用の斜光照明。ストリーク検査や流れ方向のキズ検出に特化した照明シリーズ。

特長特性・データ

特長

両側斜光照射を実現

LNISシリーズは、従来のラインセンサ用照明では検出が困難だった、“流れ方向のキズ”の検出を目的に開発した、まったく新しいコンセプトの製品です。

両側斜光照射と従来の照射の違い

その他の特長

ファンレス（自然空冷）　
コンパクト設計
発光面長さは100～1,000 mmまで（100mm単位で製作可能）

ストリークなど、流れ方向のキズに最適

フィルムの縦キズ（流れ方向キズ）を撮像

縦キズのみを強調。出力を上げても、背景のノイズやブラックレベルの明るさは上がらない。

縦キズのみを浮かび上がらせることは困難。出力を上げると、背景のノイズやブラックレベルは明るくなるが、コントラスト比は上がらない。

用途例

透明フィルムのスクラッチ検査

構成例

独自の光学設計で両側斜光照射を実現。流れ方向のキズ検出に最適なラインセンサ用照明

LNISシリーズ

特性・データ

推奨照射範囲について

使用照明：LNIS-500SW

推奨照射範囲一覧表

(片方の照射距離が、そのピークに対して80％以上確保できる条件において)

(mm)

LWD:照射処理	発光面の長さ
LWD:照射処理	100	200	300	400	500	600	700	800	900	1000
10	40	140	240	340	440	540	640	740	840	940
30		100	200	300	400	500	600	700	800	900
50		50	150	250	350	450	550	650	750	850
70			100	200	300	400	500	600	700	800
100			40	140	240	340	440	540	640	740

ただし、上記はシュミレーションからの想定であり、実際には使用環境に合わせてご検討ください。

データ（代表例）

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

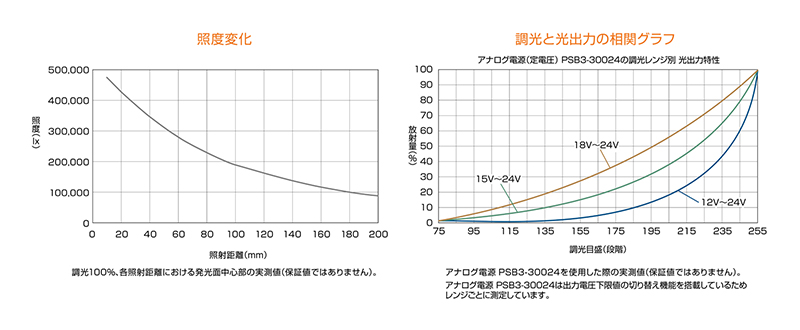

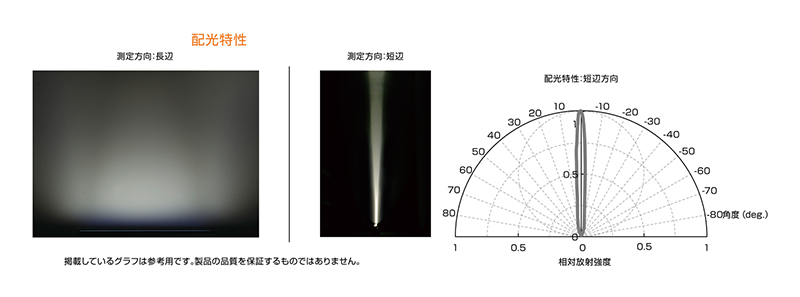

LNIS-500SW

LNIS-400SW

LED特性

分光分布

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。
