CC-STシリーズ

コンパクト・軽量なLED照明コントローラー。DINレール取り付け可能。
DC24V電源入力仕様。

特長

特長

センサーアンプと同等のサイズを実現したLED照明専用コントローラー。
取り付けはDINレールに対応。
制御盤内への設置や装置内の各種センサーアンプ横など、様々な場所に設置可能。
電源供給は現場に適したDC24V入力仕様。

接続例

詳しくは取扱説明書をご覧ください。

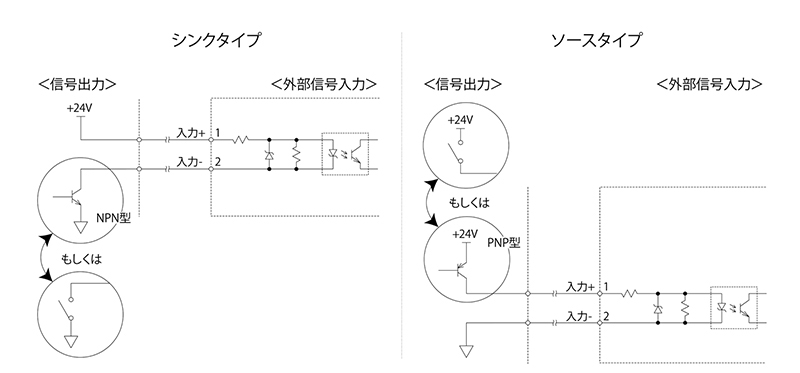

外部信号
接続例

入力+に24V、入力-に0Vを印加した時、HIGHになります。
オープンコレクター（高速フォトカプラ）半導体リレーなどで電流を流します(推奨10mA以下)。パルス幅は10μs以上が必要です（印加電圧24V±10%）。
ノイズの発生しやすい環境で使用する場合は、フォトカプラや半導体リレーで信号線、GNDラインを駆動側装置と絶縁することをお奨めします。

システム構成例
