分割発光照明 HPR2-DVシリーズ

発光エリアを分割したリング照明HPR2-DVシリーズ
フォトメトリックステレオ法による外観検査に有効
複数方向からの照射＋画像合成ソリューションで実現

本製品は特注品です。詳しくは担当営業にお問い合わせください。

サイズ・分割数・発光色・ケーブル長などを変更する特注対応が可能です。

特長撮像事例システム構成／オプションその他の特注製作型式名解説

特長

ご利用の画像処理ライブラリでフォトメトリックステレオ化を実現可能
高出力で様々な照射位置から利用可能な自由度の高い照射構造
サイズ・分割数・発光色・ケーブル長も選択可能、カスタマイズ対応も自由自在
カメラ・レンズ・画像処理周辺機器など、まとめてご提案

用途例

ワークの欠け／傷／凹凸形状の観察など

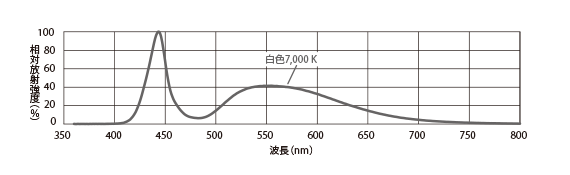

LED特性

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

撮像事例

模様の除去/キズの検出

発光エリアを分割した照明を用いて、
ワークに対して複数方向から照射した撮像画像の差分を合成することにより、
これまで困難だった画像処理が可能となります。
ご使用の画像処理ライブラリと組み合わせてご活用ください。

カタログ

4方向からの照射で撮像し、4枚の画像を取得・合成を行うと、
キズを強調しつつ模様の影響を除去することができるため画像処理が容易になります。

柄のあるタイルの文字検査

ワーク：タイル

柄を除去して凹凸を抽出して文字認識のしやすい画像取得が可能。

ゴム成形品の凹凸撮像

ワーク：ゴム成形品

ゴム成形品の凹凸を抽出して、文字認識のしやすい画像取得が可能。

ヒートシール検査

ワーク：顆粒包装

柄やハレーションを除去し、ヒートシールの凹凸情報を取得。

システム構成／オプション

システム構成

4分割

8分割/4分割

オプション

照明ジョイントブラケット

HPR2シリーズ用照明ジョイントブラケットが利用可能です。
ドーム照明 HPD2シリーズと組み合わせることで、
点灯切替や同時点灯による撮像を実現します。

BK-CIシリーズ

取付拡張ブラケット

HPR2シリーズ用取付拡張ブラケットが利用可能です。
照明本体の取り付け穴よりも大きな間隔での取付穴や、
垂直面での取り付けを実現します。

BK-JOシリーズ

推奨電源

HPR2-75SW-DV04
HPR2-50SW-DV04	PD3^※1 CN-1024-4-EPOE
HPR2-100SW-DV04
HPR2-150SW-DV04LE1.3
HPR2-200SW-DV04LE1.3	PD3^※2
HPR2-200SW-DV04LE1.3
HPR2-100SW-DV8LE1.3
HPR2-150SW-DV8LE1.3
HPR2-200SW-DV8LE1.3

※1　4チャネル仕様をご使用ください。
※2　8チャネル仕様をご使用ください。

延長ケーブル

お問合せ下さい

その他の特注製作

サイズ・分割数・発光色などの特注対応が可能です。
担当営業にお問い合わせください。

リングタイプ（フルカラー）

バータイプ

製作例

HPR2-150FC-DV04（フルカラー4分割）
HPR2-100RDBL-DV08（2色混色8分割）
LDR2-120SW-DV12（直射光12分割）
LDR2-88RD2-DV16（直射光16分割）

型式名解説
