フラット照明穴あきタイプ（TH2-CRPRシリーズ）

HOME > 製品情報 > 画像処理照明 > 特注品 > フラット照明穴あきタイプ（TH2-CRPRシリーズ）

フラット照明穴あきタイプ（TH2-CRPRシリーズ）

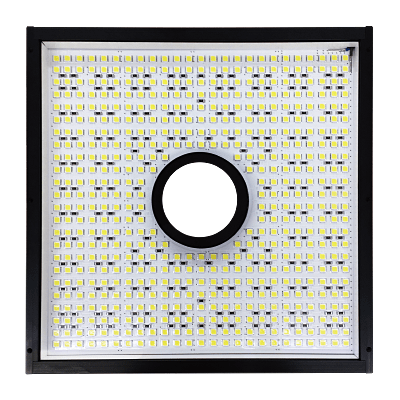

・フラットな発光面から広範囲を照射
・広い・明るい・均一
・金属部品の外観検査
・不織布・紙の汚れ検出
・ロボットピッキング用照明　など

広い・明るい・均一用途例仕様テスティングルームのご案内

広い・明るい・均一

特長

■ 広範囲を明るく均一に照射
■ カメラと同じ光軸方向から照射可能で、広い視野を確保
■ 発光色・サイズ・カメラ窓の位置などを、用途に応じてカスタマイズ可能

用途例

金属部品の外観検査
不織布・紙の汚れ検出
ロボットピッキング用照明　など

撮像例：金属ケースの外観検査

撮像条件

照明からワークまでの距離:380mm
調光値:75%
照射距離がある程度離れていても、明るく撮像可能

撮像例：金属ケースの外観検査

仕様

型式名	TH2-150X150SW-CR35PR
LED発光色	白
消費電力	30W max.
入力コネクタ	SMR-03V-B
極性・信号	1：茶（+）　2:NC　3:青（－）
ケーブル長	300 mm
ケース材質	アルミ合金
入力電圧（定格）	DC24 V max.
冷却方式	自然空冷
使用環境（屋内限定）	温度:0～40℃、湿度:20～85%RH（結露なきこと）
保存環境	温度:-20～60℃、湿度:20～85%RH（結露なきこと）
適合規格	RoHS 対応
付属品	LED照明取扱注意事項

掲載データは参考用です。製品の品質を保証するものではありません。

外形寸法図（mm）

例：TH2-150X150SW-CR35PR

例：TH2-150X150SW-CR35PR 外形寸法図

テスティングルームのご案内

全国のテスティングルームにて、ワークテストが可能です。

専門のスタッフが、お客様の検査環境に近い状態を再現して実験を行います。
LED照明、電源に加えてカメラ・レンズも取り揃えており、最適な検査環境を構築するご提案をいたします。ご利用は無料です。お気軽にお問い合わせください。

拠点(営業所・テスティングルーム)一覧ページを見る
