CC-PJシリーズ

スポット照明HLVシリーズ専用のコンパクト・軽量なLED照明コントローラー。
DINレール取り付け可能。DC24V電源入力仕様。

特長

特長

スポット照明 HLVシリーズ専用のコントローラー。
（HLV3シリーズ L字型タイプ、HLV3シリーズ筒型タイプ）
コンパクトサイズで、狭い場所への設置や省スペース化に最適。
調光値は100段階で設定可能。
電源供給は現場に適したDC24V入力仕様。

接続例

詳しくは取扱説明書をご覧ください。

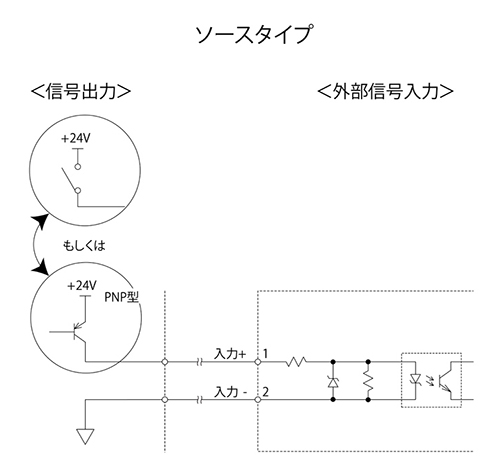

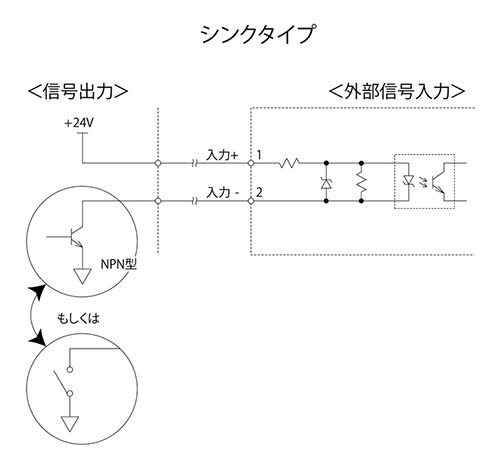

外部信号
接続例

入力＋に24V、入力－に0Vを印加した時、HIGHになります（印加電圧24V±10%）。
オープンコレクター（高速フォトカプラ）半導体リレーなどで電流を流します（推奨10mA以下）。
ノイズの発生しやすい環境で使用する場合は、フォトカプラや半導体リレーで信号線、GNDラインを駆動側装置と絶縁することをお奨めします。

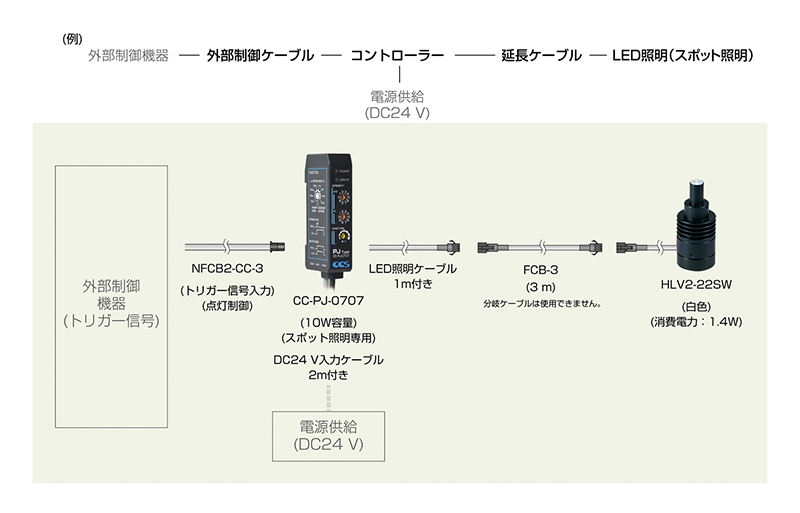

システム構成例
