LNSP2シリーズ

ラインセンサ用LED照明LNSPシリーズを高出力化。
照度約90万lxを達成した拡散シート無し(NDF)タイプもご用意。
軽量・コンパクトな筐体設計。

特長特性・データ特注例

特長

自然空冷で約90万lx（※NDFタイプにおいて）

NDFタイプで、約90万lxを実現した高照度ライン照明。

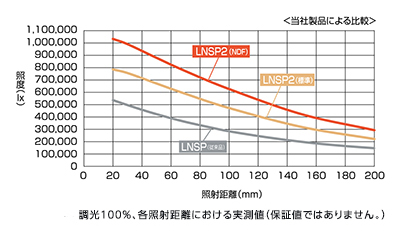

照度変化グラフ

高照度でコンパクトサイズを実現

100万lxクラスのライン照明と比較して、コンパクトサイズを実現。

用途に合わせて選べる2タイプ

幅広い用途に対応する標準タイプと、暗視野用途に最適なNDFタイプをご用意。

現場に最適な筐体形状

発光面を片側に寄せることで、現場での使用に合わせた筐体形状を実現。ワークに近づけて照射したり、カメラ視野を妨げずに照射することが可能です。

用途例

金属箔シートの外観検査

構成例

発光面を片側へ寄せることで、現場での使用に最適な筐体形状を実現。コンパクトで高照度なライン照明。

LNSP2シリーズ

代表的なワークにおける撮像の違い（※撮像例用に弊社にてワークを加工しています。）

特性・データ

データ（代表例）

※掲載しているグラフは参考用です。製品の品質を保証するものではありません。

LNSP2-300SW

LNSP2-300SW-NDF

LNSP2-300SW／LNSP2-300SW-NDF

LED特性

分光分布

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。
