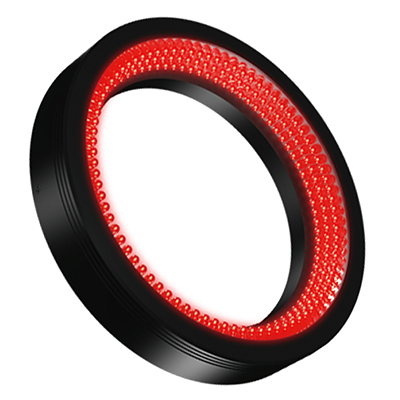

LDR2-LAシリーズ

フレキシブル基板の採用により、最適な傾斜角度を創造。
ローアングルから中心部に直射光を照射することで、ワークの特異点を抽出。

特長特性・データ特注例撮像例

特長

凹凸のあるキズや刻印を抽出

ローアングルから中心部に直射光を照射することで、ワークの特異点を強調した撮像が可能です。

LDR2-100RD2-LAの撮像例：コインの外観撮像

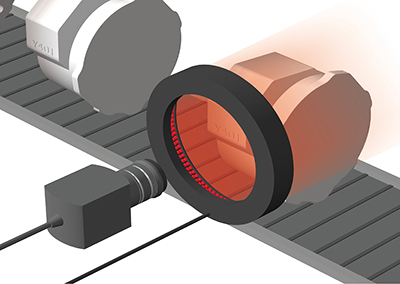

急な傾斜角でローアングルから照射

大きく傾斜をつけたフレキシブル基板にLEDを実装することで、低い位置から中心部に集光照射が可能になります。

LDR2-132-LAの断面構造イメージ

構成例

フレキシブル基板の採用により任意の角度を創造。ローアングルから直射光を中心部に照射。

LDR2-132-LA

特性・データ

データ：相対放射照度グラフ／均一度（代表例）

掲載しているデータは参考用です。製品の品質を保証するものではありません。

LDR2-74RD2-LA

LED特性

分光分布

各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、こちらをご参照ください。

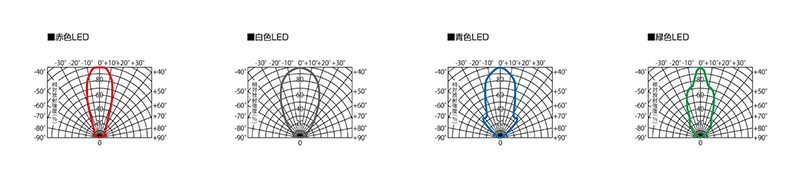

指向特性

ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

特注例

撮像例

錠剤の文字、外観撮像

内容	文字、外観検査
ワーク	錠剤
提案前	室内灯
提案後	LDR2-170RD2-LA
結果	文字や外観のエッジを強調

金属ブロック（梨地面）の刻印文字撮像

内容	文字認識
ワーク	金属ブロック
提案前	LEDドーム照明
提案後	LDR2-132RD2-LA
結果	刻印文字のみ抽出
