レンズ一体型平行度可変同軸照明 MSUシリーズ

同軸照明MSUシリーズの特注品。レンズ一体型で、シンプルな光源とカメラの光軸調整を実現。
光沢表面上の微小な傷や打痕、凹み抽出の度合いを調整した撮像／検証条件の再現性を高めるための撮像などに対応。

特注品

本製品は特注品です。詳しくは担当営業にお問い合わせください。



特長

  • テレセントリックレンズに光源を内蔵した、レンズ一体型の同軸照明
  • 光源側と撮像側のNA が調整可能
  • レンズ側と照明側の絞りを調整することで、照射光の平行度を可変
  • シンプルな光源とカメラの光軸調整が可能
  • 独自の光学設計により、コンパクト筐体を実現
  • 2/3型 500 万画素、1型 900万画素などのハイメガピクセルカメラに対応

用途例

光沢表面上の微小な傷や打痕、凹み抽出の度合いを調整した撮像／検証条件の再現性を高めるための撮像など

照明絞り調整例

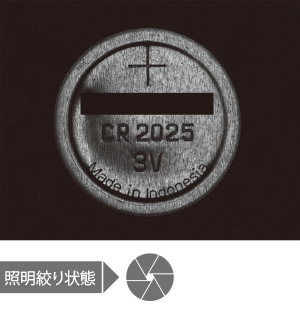

ボタン電池の外観撮像

ワーク：ボタン電池

ワーク：ボタン
照明絞り調整例(1)
照明絞り調整例(2)
照明絞り調整例(3)

各部名称／使用方法

各部名称

各部名称

使用方法

(1) カメラの取り付け

取り付けるカメラのセンササイズによって、視野が変わります。
予め、ワークに応じたカメラを選定して取り付けてください。

(2) 本体の固定

作動距離（WD）が160mm付近になるよう、本体を固定します。

(3) 光軸の調整

本照明は、カメラの光軸とワークが垂直になっていることが最も重要です。
鏡などを使用して、光軸の調整をすると合わせやすくなります。
照明と電源を接続して、調光を絞った状態で点灯します。
視野全体が均一に照射されるよう、照明本体の傾きや照明の明るさを調整して、光軸を合わせます。

(4) ワークの撮像

「照明絞り調整用ネジ」をスライドさせて、ワークの変化を観察します。
適切な画像が得られる付近で、「照明絞り調整用ネジ」を固定します。
また、被写界深度を得たい場合は、「レンズ絞り調整ネジ」をスライドさせて適切な被写界深度付近で「レンズ絞り調整ネジ」を固定します。

(5) 光量の設定

照明の明るさや、カメラの露光時間を調整して、適切な明るさを設定します。
