HLV3シリーズ 筒型タイプ

高出力スポット照明のラインアップ拡充！
従来のお客様からのご要望にお応えした筒型形状のラインアップを追加。
検査環境にあわせてお選びいただけます。※従来のHLV3シリーズ（L型タイプ）と同じ光学系です。

特長

特長

  • 従来製品HLV2の置き換えに最適な設計
  • 当社 高解像度テレセントリックレンズに最適化
  • HLV2比※ 最大2.5倍の高出力を実現
  • 高性能な平行光・集光レンズで広がる用途

※HLV2-22-3W（白色）とHLV3-22-4C（白色）との比較において

ラインアップ

豊富なラインナップ

  • スタンダードモデル
    HLV3-22-1C
  • スタンダードモデル
    HLV3-22-2C
  • 高出力モデル
    HLV3-22-4C
  • 発光先端径φ12mmタイプ
    HLV3-22-2C-1220
    発光先端径φ12mmタイプ　HLV3-22-2C-1220 レンズの照明取付口金サイズがφ12mmに対応。ストレートライトガイドからの置き換えも安心 照明背面に取付用の穴を設け、柔軟な照明設置に対応します。

軽量・コンパクトモデル、明るさの個体差低減モデル、高均一タイプもご用意しています。

詳細はHLV3シリーズページをご覧ください。
HLV3シリーズ

データ

用途に応じて選択可能

明るさ比較

タイプ 従来製品（HLV2）の明るさ比較※1 HLV3シリーズ内での明るさ比較※2 テレセントリックレンズ
推奨倍率
RD(赤色) SW(白色) BL(青色) GR(緑色) RD(赤色) SW(白色) BL(青色) GR(緑色)
HLV3-22-1C 1.6倍 1.8倍 1.4倍 1.4倍 1.0倍 1.0倍 1.0倍 1.0倍 1.0x以上
HLV3-22-2C 1.6倍 1.9倍 1.5倍 1.5倍 1.7倍 1.6倍 1.6倍 1.6倍 1.0x以上
HLV3-22-2C-1220 1.6倍 1.9倍 1.5倍 1.5倍 1.7倍 1.6倍 1.6倍 1.6倍 1.0x以上
HLV3-22-4C 2.1倍 2.5倍 1.9倍 1.9倍 2.4倍 2.2倍 2.1倍 2.0倍 1.0x以上

※1 従来照明との明るさ比較は、HLV3-22-1Cは、HLV2-22の同色、HLV3-22-2C/-2C-1220/-4Cは、HLV2-22-3Wの同色との比較です。
※2 HLV3筒型タイプ内での明るさ比較は、HLV3-22-1Cの各発光色を基準値とした際の比較です。
注） 当社測定条件等による比較であり、品質や性能を保証するものではありません。

消費電力

型式名※1 入力電流 (max.) 消費電力 (max.) 質量 (max.)
RD(赤色) SW(白色) BL(青色) GR(緑色)
HLV3-22□□-1C 385 mA 1.1 W 1.3 W 1.4 W 1.4 W 34 g
HLV3-22□□-2C 700 mA 2.0 W 2.4 W 2.6 W 2.7 W 39 g
HLV3-22□□-2C-1220 700 mA 2.0 W 2.4 W 2.6 W 2.7 W 40 g
HLV3-22□□-4C 1000 mA 3.0 W 3.5 W 3.8 W 4.0 W 39 g

※1 型式名の□□は、LED発光色を表します。RD：赤色、SW：白色、BL：青色、GR：緑色

分光分布

分光分布図
ご使用に際しては、製品に添付の「取扱説明書」を必ずお読みになり、使用上の注意を守ってお使いください。
掲載データは参考用です。製品の品質を保証するものではありません。

オプション

HLV3シリーズを最大2.4倍明るく、高速点灯で使用可能に！※1

電源アダプターとストロボオーバードライブ電源の組み合わせで、最適な撮像環境を実現します。
  • スポット照明
    スポット照明
    HLV3-22-4C/4M/4S シリーズ
    各発光色( 赤・白・青・緑 )
    HLV3-22IR860 (赤外)
  • ケーブル
    ケーブル
    ストレートケーブル
    FCB-1/-2/-3/-5※2
    ロボットケーブル
    FRCB-1/-2/-3/-5※2
  • 電源アダプター
    電源アダプター
    RB-16.4-48-HK※3
    受注生産品
  • 電源
    電源
    ストロボオーバードライブ電源
    POD-5024-2-PEI (2ch)
    POD-22024-4-PEI (4ch)

※1 HLV3-22-4 / IR860モデルにおいて、PJ2電源使用時と電源アダプター、ストロボオーバードライブ電源組み合わせ時の比較です。当社測定条件等による比較であり、品質や性能を保証するものではありません。
※2 分岐ケーブルは使用できません。
※3 HLV3シリーズを、ストロボオーバードライブモードで発光するためのアダプターです。

対応オプション

型式名※1 レンズ 延長ケーブル 推奨電源
HLV3-22□□-1C 集光レンズ

HL-24-21

HL-30


HL2-25-P

HL2-50-P


HL2-M50-C

FCB※3 ストレートケーブル


FRCB ロボットケーブル

PD3シリーズ※2


CC-PJ-0707


PJシリーズ


PJ2シリーズ
HLV3-22□□-2C
HLV3-22□□-2C-1220
HLV3-22□□-4C 集光レンズ

HL-24-21

HL-30


HL2-25-P

HL2-50-P


HL2-M50-C

FCB※3 ストレートケーブル


FRCB ロボットケーブル


FCB-HLV3-10 ストレートケーブル


FRCB-HLV3-10 ロボットケーブル

PJ2シリーズ

※1 型式名の□□は、LED発光色を表します。RD：赤色、SW：白色、BL：青色、GR：緑色
※2 PD3-3024-3シリーズ、PD3-5024-3シリーズは対応しておりません。
※3 型式末尾 -PF/-PF-EL9/-ME7/-EL2を除く。

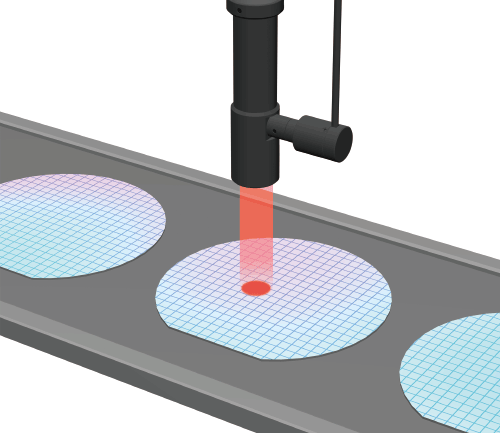

テレセントリックレンズ

高解像度テレセントリックレンズのご提案

SE-65-M シリーズ/ SE-110-M シリーズ
5メガピクセルカメラ対応

2/3Lインチ（縦5.98mmx横11.26mm）3.45μm/PIX、対応機種：SE-110VT03-5M / SE-110ST03-5M

メガピクセルカメラとの組み合わせに最適

約4.65μm/PIX min.

WD65mmとWD110mm
  • 6倍　WD65mm
    SE-65VT60-M
  • 0.3倍　WD110mm
    SE-110VT03-5M
同軸落射付タイプとストレートタイプ

同軸落射付タイプとの組み合わせで高均一な照射撮像が可能に。

光学倍率 0.3x〜6.0x

光学倍率 0.3x～0.8xの場合、推奨照明はHLV3-22-4Mです。

撮像イメージ
  • HLV3-22-1との撮像イメージ
    HLV3-22-1との撮像イメージ
  • HLV3-22RD-4Cとの撮像イメージ
    HLV3-22RD-4Cとの撮像イメージ
詳細

テレセントリックレンズの詳細はシリーズページをご確認ください。

SE-65-M シリーズ

SE-110-M シリーズ
