PSCC-J1Aシリーズ (CCS AItec)

ハイパワーライン照明LN-GAシリーズ・ハイパワースリムライン照明LN-HAシリーズ専用の電源

  • 定電流方式
  • 256または1000段階の調光値をデジタル設定
  • パラレル通信、RS-232C通信、およびイーサネット通信で外部制御
    （注：パラレル通信時の調光値は256段階固定です。）
  • LEDの断線、LEDの異常温度、電源の異常温度、電源ファン停止、
    およびLED駆動電圧の異常を検知
  • 照明の出力容量にあわせて選択可能です（nnn = 300, 600, 10C, 15C）。
    詳しくは「接続イメージ(LN-GA/LN-HA)」タブをご覧ください。
注
  • 本製品は、CCS AItec 製品です。シーシーエスの標準品と保証体制が異なります。詳しくは担当営業にお問い合わせください。
  • 本製品は一部販売条件がございます。詳細は弊社担当営業までお問い合わせください。

CCSxAItec

PSCC-J1Aの特長

  • 定電流方式
  • 256または1000段階の調光値をデジタル設定
  • パラレル通信、RS-232C通信、およびイーサネット通信で外部制御
    （注：パラレル通信時の調光値は256段階固定です）
  • LEDの断線、LEDの異常温度、電源の異常温度、電源ファン停止、およびLED駆動電圧の異常を検知

RohS COMPLIANT image

CE image

仕様

LN-GAシリーズ PSCC-J1A-30048-0401 PSCC-J1A-60048-0401 PSCC-J1A-10C48-0401 PSCC-J1A-15C48-0401
LN-HAシリーズ PSCC-J1A-30048-0402 PSCC-J1A-60048-0402 PSCC-J1A-10C48-0402 PSCC-J1A-15C48-0402
駆動方式 定電流方式
調光方式 電流可変制御
チャネル数 1チャネル
出力電圧（定格） DC24～48 V
出力電流（定格） 400 mA / ブロック
出力容量 照明 231 W 480 W 807 W 1152 W
ファン 20 W 70 W 70 W 110 W
出力コネクタ メタルコネクタ
(12 ピン) x 2個※		 メタルコネクタ
(37 ピン) x 2個		 メタルコネクタ
(37 ピン) x 4個		 メタルコネクタ
(37 ピン) x 4個
電源電圧（定格） AC100～240 V 、50/60 Hz
配光ブロック最大数 12ブロック 25ブロック 42ブロック 60ブロック
消費電力（参考値） 480 VA 960 VA 1540 VA 2200 VA
冷却方式 強制空冷
外部制御：
コネクタ名と形式		 パラレル通信：D-sub15P コネクタ（M2.6 ネジ）
RS232C 通信：D-sub9P コネクタ（#4-40 ネジ）
イーサネット通信：LAN コネクタ / RJ45
外部調光 パラレル通信：全体調光データ
RS232C 通信：全体調光データおよび配光データ
イーサネット通信：全体調光データおよび配光データ
外部ON/OFF パラレル通信コネクタからのフォトカプラ入力または
RS232C通信、イーサネット通信モードによるコマンド通信
適合規格 CE、UKCA、RoHS、REACH
質量 4.0 kg 5.4 kg 8.4 kg 9.4 kg

※ その他、温度センサーコネクタ（5ピン）および、ファンコネクタ（2ピン）が1個ずつあります。
※ 末尾0401はLN-GAシリーズ用、末尾0402はLN-HAシリーズ用です。

外形寸法図

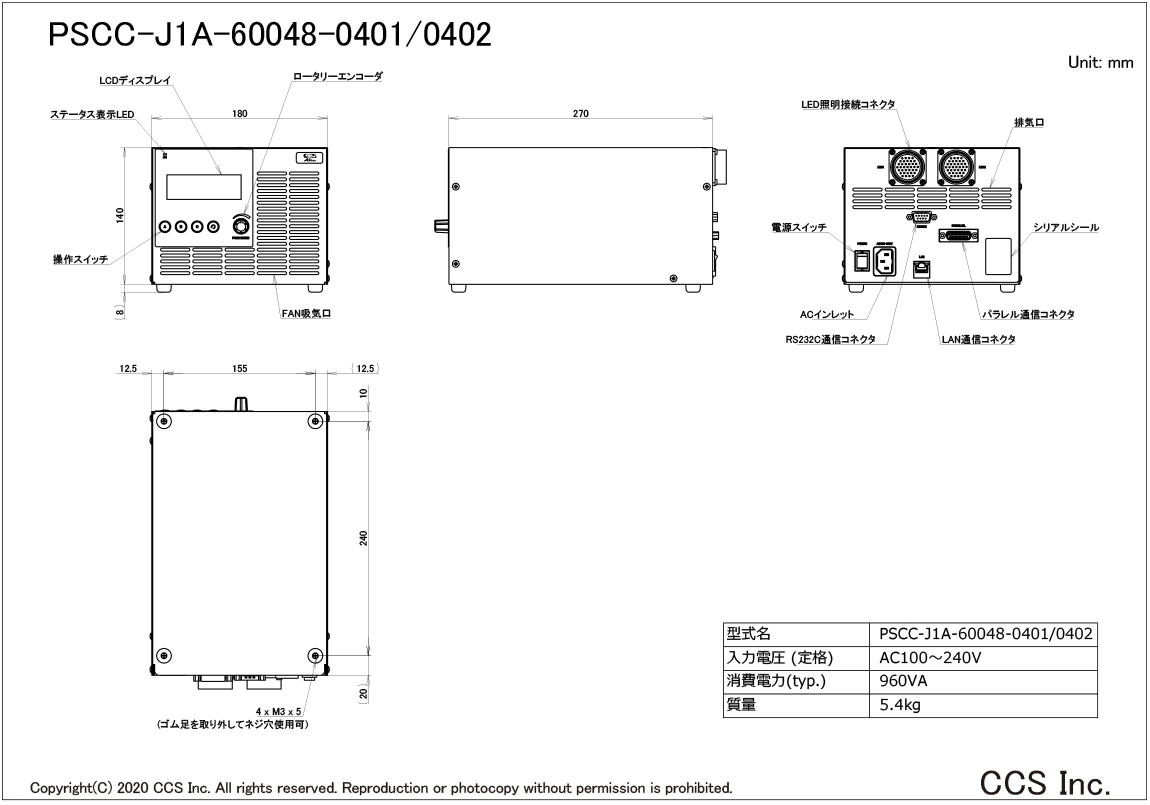

PSCC-J1A-30048--0401_0402外形寸法図 PSCC-J1A-60048--0401_0402外形寸法図 PSCC-J1A-10C48--0401_0402外形寸法図 PSCC-J1A-15C48--0401_0402外形寸法図

接続イメージ(LN-GA)

型式 照明側コネクタ 延長ケーブル 推奨電源
LN-GA-100△-FN 2ピン ファンコネクタ
5ピン 温度センサコネクタ
12ピン メタルコネクタ
  • FCB-A-□-SM2 DFCB-A-□-SM2
  • FCB-A-□-SM5 DFCB-A-□-SM5
  • FCB-A-□-ME12 DFCB-A-□-ME12
 PSCC-J1A-30048-0401
PSCC-J1A-30048-0401
LN-GA-200△-FN
LN-GA-300△-FN		 2ピン ファンコネクタ
5ピン 温度センサコネクタ
12ピン メタルコネクタ×2
  • FCB-A-□-SM2 DFCB-A-□-SM2
  • FCB-A-□-SM5 DFCB-A-□-SM5
  • FCB-A-□-ME12×2 DFCB-A-□-ME12×2
LN-GA-400△-FN
LN-GA-500△-FN
LN-GA-600△-FN
 37ピン メタルコネクタ×2
  • FCB-A-□-ME37×2 DFCB-A-□-ME37
 PSCC-J1A-60048-0401
PSCC-J1A-60048-0401
LN-GA-700△-FN PSCC-J1A-10C48-0401
PSCC-J1A-10C48-0401
LN-GA-800△-FN
LN-GA-900△-FN
LN-GA-1000△-FN		 37ピン メタルコネクタ×3
  • FCB-A-□-ME37×3 FCB-A-□-ME37×3
LN-GA-1100△-FN 37ピン メタルコネクタ×3
  • FCB-A-□-ME37×3 FCB-A-□-ME37×3
 PSCC-J1A-15C48-0401
PSCC-J1A-15C48-0401
LN-GA-1200△-FN
LN-GA-1300△-FN
LN-GA-1400△-FN
LN-GA-1500△-FN
 37ピン メタルコネクタ x 4
  • FCB-A-□-ME37×4 FCB-A-□-ME37×3
LN-GA-1600△-FN
LN-GA-1700△-FN
LN-GA-1800△-FN
 37ピン メタルコネクタ x 5
  • FCB-A-□-ME37×5 FCB-A-□-ME37×3
 PSCC-J1A-10C48-0401 x 2
PSCC-J1A-10C48-0401
LN-GA-1900△-FN
LN-GA-2000△-FN		 37ピン メタルコネクタ x 6
  • FCB-A-□-ME37×6 FCB-A-□-ME37×3
LN-GA-2100△-FN
LN-GA-2200△-FN
 37ピン メタルコネクタ x 6
  • FCB-A-□-ME37×6 FCB-A-□-ME37×3
 PSCC-J1A-15C48-0401 x 2
PSCC-J1A-15C48-0401
LN-GA-2300△-FN
LN-GA-2400△-FN
LN-GA-2500△-FN
LN-GA-2600△-FN
 37ピン メタルコネクタ x 7
  • FCB-A-□-ME37×7 FCB-A-□-ME37×3
LN-GA-2700△-FN
LN-GA-2800△-FN
LN-GA-2900△-FN
LN-GA-3000△-FN
 37ピン メタルコネクタ x 8
  • FCB-A-□-ME37×8 FCB-A-□-ME37×3

照明・ケーブルの詳細は以下のページをご覧ください

LN-GAシリーズ 専用延長ケーブル FCB-Aシリーズ

外部制御ケーブル EXCB2-15M-3 外部制御ケーブル EXCB2-9F-9F-3-CR

接続イメージ(LN-HA)

型式 照明側コネクタ 延長ケーブル 推奨電源
LN-HA-100SW
LN-HA-200SW
LN-HA-300SW
LN-HA-400SW
LN-HA-500SW
LN-HA-600SW		 5ピン 温度センサコネクタ
12ピン メタルコネクタ
  • FCB-A-□-SM5 DFCB-A-□-SM5
  • FCB-A-□-ME12 DFCB-A-□-ME12
 PSCC-J1A-30048-0402
PSCC-J1A-10C48-0402
LN-HA-700SW
LN-HA-800SW
LN-HA-900SW
LN-HA-1000SW		 5ピン 温度センサコネクタ
12ピン メタルコネクタ x 2
  • FCB-A-□-SM5 DFCB-A-□-SM5
  • FCB-A-□-ME12 x 2DFCB-A-□-ME12x2
LN-HA-1100SW
LN-HA-1200SW		 12ピン メタルコネクタ? x 2
5ピン 温度センサコネクタ
  • FCB-A-□-SM5 x 2 DFCB-A-□-SM5
  • FCB-A-□-ME12 DFCB-A-□-ME12
 PSCC-J1A-30048-0402
PSCC-J1A-30048-0402
LN-HA-1300SW
LN-HA-1400SW
LN-HA-1500SW		 37ピン メタルコネクタ
  • FCB-A-□-ME37 FCB-A-□-ME37×3
 PSCC-J1A-60048-0402
PSCC-J1A-60048-0402
LN-HA-1600SW
LN-HA-1700SW
LN-HA-1800SW
LN-HA-1900SW
LN-HA-2000SW
LN-HA-2100SW
LN-HA-2200SW
LN-HA-2300SW
LN-HA-2400SW
LN-HA-2500SW		 37ピン メタルコネクタ x 2
  • FCB-A-□-ME37 x 2 FCB-A-□-ME37×3
LN-HA-2600SW
LN-HA-2700SW
LN-HA-2800SW
LN-HA-2900SW
LN-HA-3000SW
 37ピン メタルコネクタ x 2
  • FCB-A-□-ME37 x 2 FCB-A-□-ME37×3
 PSCC-J1A-10C48-0402
PSCC-J1A-10C48-0402

照明・ケーブルの詳細は以下のページをご覧ください

LN-HA シリーズ 専用延長ケーブル FCB-Aシリーズ

外部制御ケーブル EXCB2-15M-3 外部制御ケーブル EXCB2-9F-9F-3-CR
