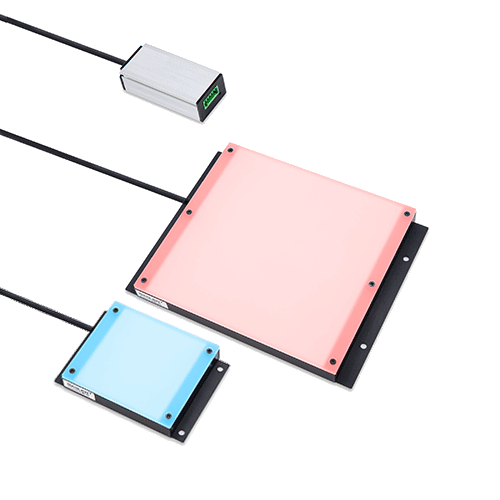

BCBLシリーズ（フラット照明）

Baslerカメラ ace U、ace Lとプラグアンドプレイでつながり、
カメラソフトウエアで照明の発光モード・発光時間・調光などが制御可能な
フラット照明「BCBLシリーズ」

発光面サイズは60×60mm、120×120mmの2サイズ、
LED発光色は赤、青、白の3色をラインアップしています。
オプションとして拡散板、偏光板をご用意しています。
保証について:<br />
本製品は、マシンビジョン用LED照明の標準品と保証体制が異なります。詳しくは、担当営業までお問い合わせください。

特長特性・データ撮像事例動画（英語）

特長

ケーブル一本でカメラとLED照明間の通信が可能

「Basler SLPプロトコル」はカメラと照明を使った画像検査システム構築時のネックとなる複雑計算や動作確認が不要
Baslerカメラの専用ソフト (pylon Camera Software Suite) で照明の制御が可能
カメラと照明用電源の共有化でシステム構築用の機器数を減らし、費用削減が可能

ケーブル一本でカメラとLED照明間の通信が可能

豊富な照明ラインアップ

バータイプ、リングタイプ、フラットタイプ、大型バータイプの4つの形状、
赤・白・青の発光色の合計27機種の照明をラインアップ。
スピーディーに画像検査システムを構築したい場合に最適

Basler Camera Light豊富なラインアップ

カメラとのプラグアンドプレイに対応した照明コントローラー「Basler SLPコントローラー」

より複雑な検査内容で、任意の照明を利用したい場合に最適
シーシーエスの1000機種を超える照明ラインアップがBasler社のカメラ「ace U」「ace L」とケーブル一本で通信可能

Basler SLPコントローラー

カメラとのプラグアンドプレイに対応した照明コントローラー「Basler SLPコントローラー」

特性・データ

参考モデルデータ：BCBL-120X120W

※掲載しているデータは参考用です。製品の品質を保証するものではありません。

分光分布図

分光分布図

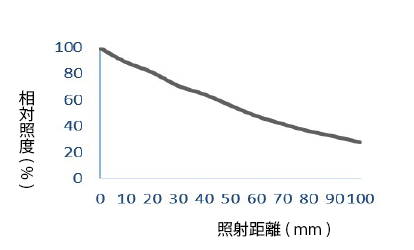

相対照度

相対照度

均一度(相対放射照度)

均一度(相対放射照度)

撮像事例

プラスチック容器内の液面撮像

内容	液量検査
ワーク	プラスチック容器
提案前	LEDリング照明
提案後	LEDフラット照明への置き換え
結果	液面の強調

ワーク

ワーク:アプラスチック容器

プラスチック容器

提案前

提案前:表面の反射の影響で、液晶を撮像することは困難。

表面の反射の影響で、液晶を撮像することは困難。

提案後

提案後:表面の反射がなく、液面を撮像することが可能

表面の反射がなく、液面を撮像することが可能。

動画（英語）
