塗布・塗装検査用途の照明撮像事例

金属部品のシール材(FIPG)撮像

金属部品のシール材(FIPG)撮像
ワーク
金属部品のシール材(FIPG)
改善前
改善前の撮像

シール材(FIPG)の塗布状態が不明。

改善後
TH2-300X300SW-CR35での撮像
TH2-300X300SW-CR35

シール材(FIPG)の塗布状態を判別可能

構成例
撮像に利用した照明
  • フラット照明 TH2-300X300SW-CR35
    フラット照明 TH2-300X300SW-CR35
    • 発光面の中央にカメラ窓があるフラット照明。
    • カメラと同軸方向から拡散光を照射。
    • 広範囲に高均一照射が可能。

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

ガルバニウム鋼板の塗装検査

ガルバニウム鋼板の塗装検査
ワーク
ガルバニウム鋼板
改善前
LEDバー照明X 2本(白色)
LEDバー照明X 2本(白色)

ワークの表面状態のざらつきと、欠陥である剥がれが同化していて確認が困難。

改善後
HLDN-300SWでの撮像
HLDN-300SW

ドーム効果の拡散光により表面を均質化し、剥がれが確認可能

撮像に利用した照明
  • ドーム照明 HLDN-300SW
    ドーム照明 HLDN-300SW
    • ドーム効果で長尺ワークに均一な拡散光を照射
    • 複数台のカメラに合わせた設計が可能
    • ライン上の省スペース化に貢献

    本製品は特注品です。
    詳しくは担当営業にお問合せください。

事例URL

ベアリングのグリス塗布検査

ベアリングのグリス塗布検査
ワーク
ベアリング

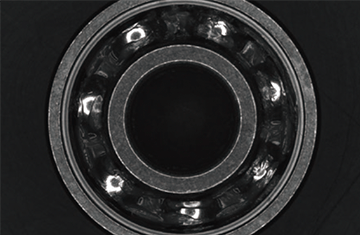

改善前
LED可視光照明での撮像
LED可視光照明

白色照明では、
グリスの塗布状況を捉えることは困難。

改善後
LDR2-100UV3-365-Wでの撮像
LDR2-100UV3-365-W

高出力UV照明では、蛍光観察が可能
オプションのフィルターを使用することで、
コントラストを高めた撮像が可能です。

撮像に利用した照明
  • 紫外照明 LDR2-100UV3-365-W
    紫外照明 LDR2-100UV3-365-W
    • 高出力UV-LEDを採用
    • 指向性はナロータイプ(LDR2-100UV3-365-N)もご用意
    • 用途に合わせた形状を製作可能

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

歯車部品のグリス塗布検査

歯車部品のグリス塗布検査
ワーク
歯車部品
改善前
LDR2-90SW2での撮像。
LDR2-90SW2

白色照明では、凹凸部でグリスの塗布状態を捉えるのは困難。

改善後
LDL-138X12UV3-365-Wでの撮像
LDL-138X12UV3-365-W

紫外照明では、グリスが蛍光するため、凹みのある箇所のグリス塗布観察が可能

撮像に利用した照明
  • 紫外照明 LDL-138X12UV3-365-W
    紫外照明 LDL-138X12UV3-365-W
    • 従来品UV2シリーズより最大2倍の高出力化
    • オーバードライブにも対応。検査速度の向上に
    • 蛍光観察、塗布検査、探傷検査などさまざまな検査用途に

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

プラスチック容器の糊の塗布検査

プラスチック容器
ワーク
プラスチック容器
改善前
LED可視光照明
LED可視光照明

可視光照明では、糊の塗布の検出は困難。

改善後
HLDR-IP67-100UV2-365での撮像
HLDR-IP67-100UV2-365

糊のみが蛍光散乱するため、塗布状況の撮像が可能

構成例
内容 糊の塗布検査
ワーク プラスチック容器
提案前 LED可視光照明
提案後 HLDR-IP67-100UV2-365
結果 糊のみ検出
撮像に利用した照明
  • HLDR-IP67-100UV2-365
    リング照明 HLDR-IP67-100UV2-365
    • 集光レンズを使って明るさを確保した防水リング照明
    • IP67規格適合、M12コネクタを採用

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

アルミ缶底面印字の蛍光検査

アルミ缶底面印字の蛍光検査
ワーク
アルミ缶
改善前
LED可視光照明での撮像
LED可視光照明

白色照明では、缶底の印字を捉えることは困難。

改善後
LDL-138X12UV2-365-Nでの撮像
LDL-138X12UV2-365-N

高出力UV照明では、蛍光観察が可能
オプションのフィルターを使用することで、
コントラストを高めた撮像が可能です。

撮像に利用した照明
  • 紫外照明 LDL-138X12UV2-365-N
    紫外照明 LDL-138X12UV2-365-N
    • 高出力UV-LEDを採用
    • ナローとワイドの2タイプをご用意
    • 用途に合わせた形状を製作可能

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL

イメージセンサー基板の接着部検査

イメージセンサー基板の接着部検査
ワーク
イメージセンサー基板
改善前
LDR2-90SW2での撮像
LDR2-90SW2

白色照明では、接着部を捉えるのは困難。

改善後
LDL-138X12UV3-365-Wでの撮像
LDL-138X12UV3-365-W

紫外照明では接着剤が蛍光するため、接着部の観察が可能

撮像に利用した照明
  • 紫外照明 LDL-138X12UV3-365-W
    紫外照明 LDL-138X12UV3-365-W
    • 従来品UV2シリーズより最大2倍の高出力化
    • オーバードライブにも対応。検査速度の向上に
    • 蛍光観察、塗布検査、探傷検査などさまざまな検査用途に

    他にも様々な照明の形状・波長を取り揃えております。
    詳細は、営業担当にお問合せください。

事例URL
