多段リング照明

検査項目に合わせて照射パターンを切り替えることができるため、複数検査項目の省スペース設計が可能。
照射パターンが異なる撮像画像を同時取得できるシステムもご提案します。

特長

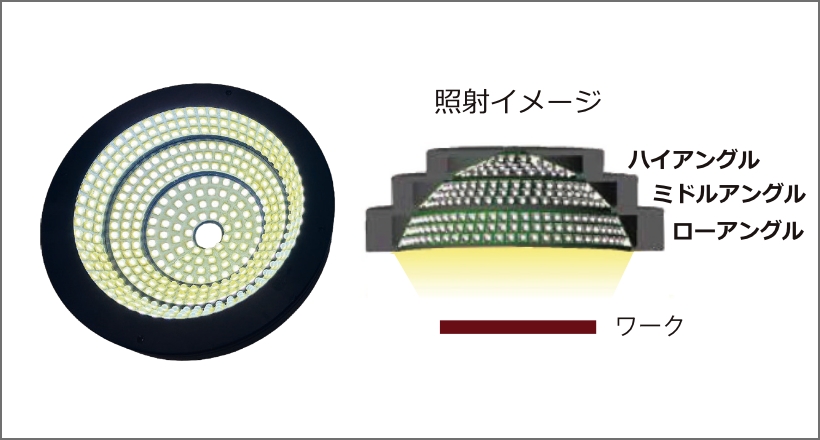

• 金属部品の印字 ／ キズ ／ 凹凸部分の検査などの用途に
• ハイアングル ／ ミドルアングル ／ ローアングル ／ 全点灯の複数の組み合わせによる点灯パターンの切替が可能
• 隙間なく積み重ねることが可能で、点灯パターンを変えた撮像画像への影響を最小にした独自設計
• カメラ窓の大きさや照明のサイズなど、ワークに応じた設計が可能

多段リング照明

特注品

照明のサイズやカメラ窓、2段、4段以上の特注製作も承ります。お気軽にご相談ください。

撮像事例

樹脂のハウジング部品の外観検査

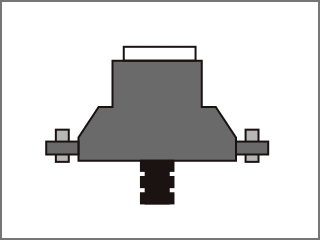

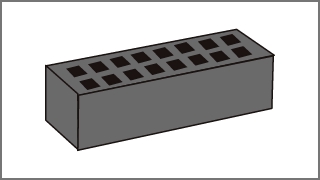

ワーク写真

樹脂のハウジング部品

ハイアングルのみ点灯

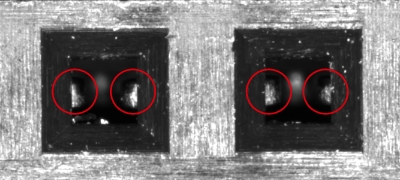

穴の中の端子の有無が見える

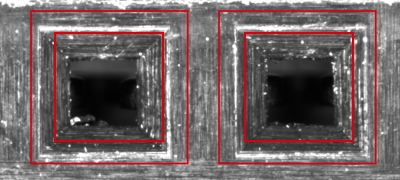

ミドルアングルのみ点灯

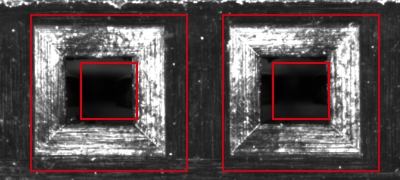

穴のエッジ形状が見える

ローアングルのみ点灯

穴のテーパー面が見える

金属部品の外観検査

ワーク写真

金属のハウジング部品

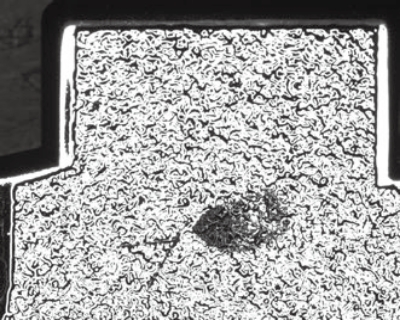

ハイアングルのみ点灯

表面の汚れが見える

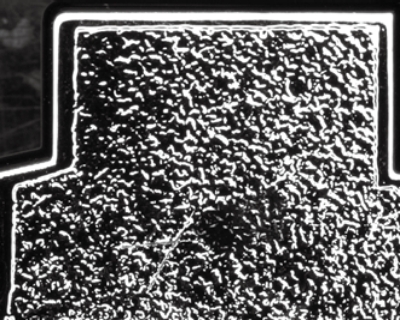

ミドルアングルのみ点灯

表面のざらつきの状態が見える

ローアングルのみ点灯

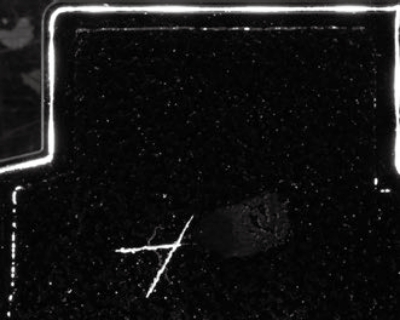

表面のキズが見える

点灯パターン切替例

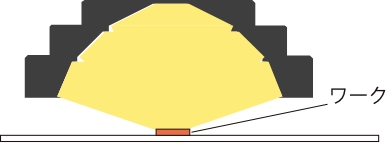

全点灯

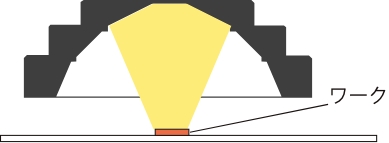

ハイアングルのみ点灯

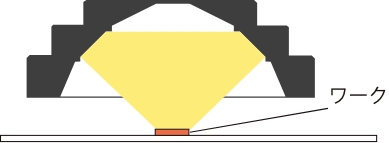

ミドルアングルのみ点灯

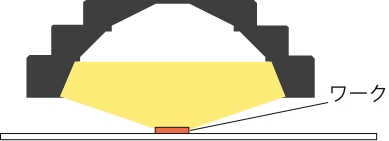

ローアングルのみ点灯
