微妙な色や異物を検出する、複数波長の撮像ソリューション

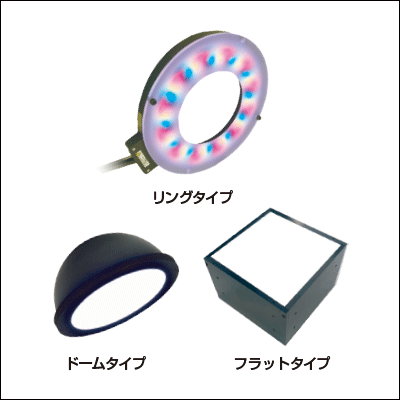

マルチバンド照明

複数の波長を使用することにより、1種類の波長では識別が困難な対象物を識別できる可能性が拡がります。

このような課題を解決します！

  • 微妙な色や素材の違いを識別したい
  • 同系色の異物を捉えることができない
  • 通常の照明では特徴を捉えることができない

8種類の波長による撮像ソリューション

撮像事例：可視光照明

樹脂のカラープレート
ワーク写真
ワーク写真

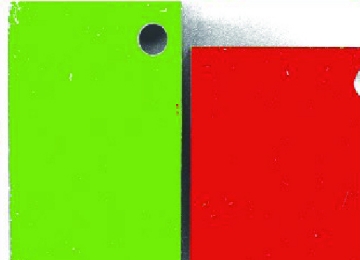

出力画像例
出力画像例
405 nm
405 nm
450 nm
450 nm
520 nm
520 nm
590 nm
590 nm
620 nm
620 nm
690 nm
690 nm
850 nm
850 nm
940 nm
940 nm

405～940nmの8種類の照射波長ごとの画像を取得し、特徴量の差をもとに画像処理を行うことで分類が可能です。

撮像事例：近赤外照明

コーヒー粉内の異物(クッキー、紙、フィルム)
ワーク写真
ワーク写真

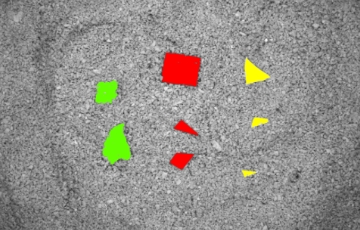

出力画像例
出力画像例

【赤】紙　【緑】クッキー　【黄】フィルム

850 nm
850 nm
940 nm
940 nm
1050 nm
1050 nm
1200 nm
1200 nm
1300 nm
1300 nm
1450 nm
1450 nm
1550 nm
1550 nm
1650 nm
1650 nm

850～1650nmの8種類の照射波長ごとの画像を取得し、コーヒー粉内と異物ごとの特徴量の差をもとに、画像処理を行うことで検査が可能です。

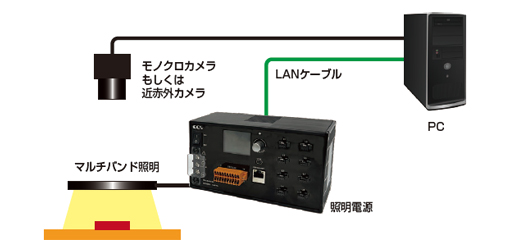

機器構成例

機器構成例
