FPQ2シリーズ
2019年12月末日をもって生産終了いたします。
四角形ワークの撮像時に、最適な角型ローアングル照明。リング型ローアングル照明の照射ムラを解消。FPQシリーズのコンセプトを継承し高出力化を実現。発光面20x20のサイズも追加。
特長
四角形ワークに最適
FPQ2シリーズは四角形のワークに最適なローアングル照明です。リング照明では困難な、四隅の輪郭の検出や、映り込みを防ぎます。
FPQ2-48RDの撮像例：電子部品の有無撮像
4方向から拡散光を照射
角型の筐体を採用した拡散光照明です。上部に配置したLEDからの照射光を導光板拡散板に通過させ、ワークに 対して4方向からローアングルで拡散光を照射します。
FPQ2-48BLの照射イメージ
構成例
LEDからの照射光を導光拡散板に通過させ、ワークに対してローアングルから均一拡散光を中心部に照射。
FPQ2-96
特性・データ
データ ：相対放射照度グラフ／均一度（代表例）
※掲載しているグラフは参考用です。製品の品質を保証するものではありません。
FPQ2-48RD
LED特性
分光分布
各波長に最適なレンズフィルターをご用意しております。
レンズフィルターについて詳しくは、
こちらをご参照ください。
掲載データは参考用です。製品の品質を保証するものではありません。
特注例
撮像例

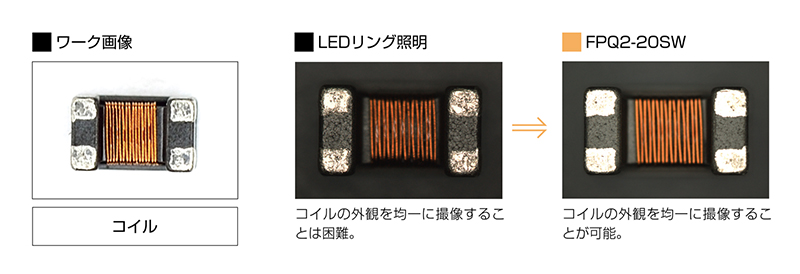

極小コイルの外観撮像
| 内容 | 外観検査 |
|---|---|
| ワーク | コイル |
| 提案前 | LEDリング照明 |
| 提案後 | FPQ2-20SW |
| 結果 | 均一度向上 |

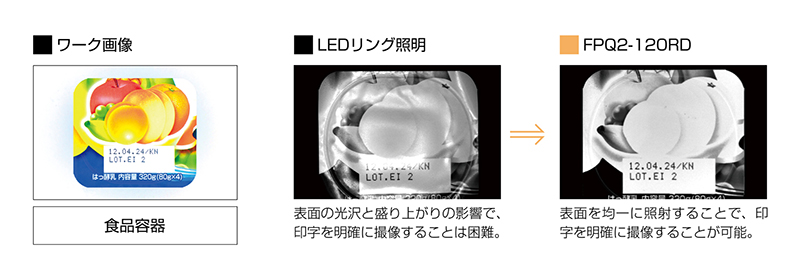

食品容器の日付印字撮像
| 内容 | 印字検査 |
|---|---|
| ワーク | 食品容器 |
| 提案前 | LEDリング照明 |
| 提案後 | FPQ2-120RD |
| 結果 | 均一度向上 |
