LC-TH-63X60-VE

  • 標準品

フラット照明 TH2/TH-63X60シリーズ用。
スクエアタイプのライトコントロールフィルム。
照明に装着することで、照射光の平行度が上がり、ワークの外観検査時に照射光の回り込みをおさえて外形を明確に撮像可能。

HO:ケーブル出口を真下にして取り付けると、ルーバー方向は水平
VE:ケーブル出口を真下にして取り付けると、ルーバー方向は垂直。
片面はマット、片面は光沢です。
LCフィルムへの映り込みを軽減する場合には、マット面を表面側にしてご使用ください。

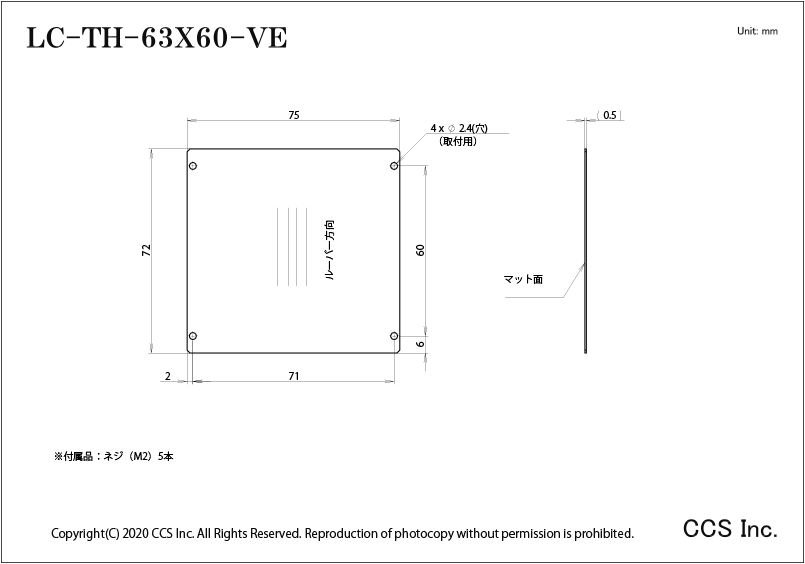

外形寸法図(mm)
