EXCB2-FX32-9F-3
- 標準品
CD-VA電源専用 RS-232C用 外部制御ケーブルEXCB2-FX32-9F-3。

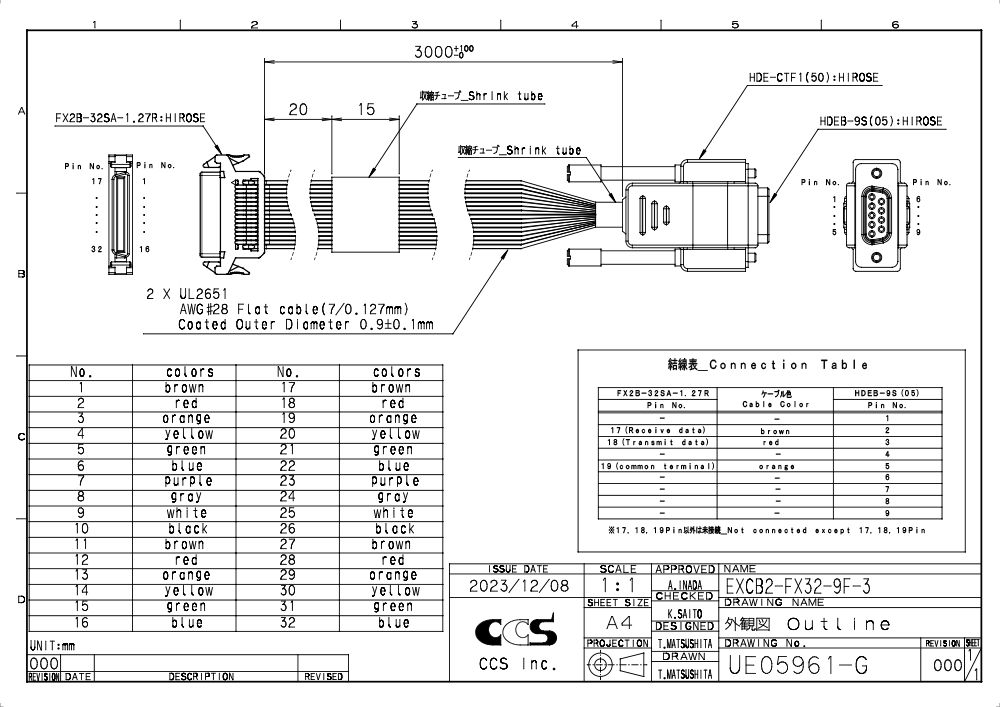

外形寸法図（mm）
※クリックすると画像が拡大します。
ピンアサイン
| ピン番号 | 信号名 | 線色 |
|---|---|---|
| 1 | 調光ビット0 | 茶 |
| 2 | 調光ビット1 | 赤 |
| 3 | 調光ビット2 | 橙 |
| 4 | 調光ビット3 | 黄 |
| 5 | 調光ビット4 | 緑 |
| 6 | 調光ビット5 | 青 |
| 7 | 調光ビット6 | 紫 |
| 8 | 調光ビット7 | 灰 |
| 9 | 調光ビット8 | 白 |
| 10 | 調光ビット9 | 黒 |
| 11 | LAMP切替0 | 茶 |
| 12 | LAMP切替1 | 赤 |
| 13 | LAMP切替2 | 橙 |
| 14 | LAMP切替3 | 黄 |
| 15 | 調光値書込み | 緑 |
| 16 | 入力COM | 青 |
| 17 | RS-232Cの受信入力 | 茶 |
| 18 | RS-232Cの送信出力 | 赤 |
| 19 | RS-232Cのコモン端子 | 橙 |
| 20 | 点灯時間書込み | 黄 |
| 21 | 書込みマスク | 緑 |
| 22 | 汎用出力1 | 青 |
| 23 | 汎用出力2 | 紫 |
| 24 | 汎用出力3 | 灰 |
| 25 | 汎用出力4 | 白 |
| 26 | 汎用出力5 | 黒 |
| 27 | 汎用出力6 | 茶 |
| 28 | 出力COM | 赤 |
| 29 | トリガー入力1 | 橙 |
| 30 | トリガー入力2 | 黄 |
| 31 | トリガー入力3 | 緑 |
| 32 | トリガー入力4 | 青 |
