PD3-10024-8-PIC2
- 標準品
24V入力のLED照明を消費電力の総量が95Wまで接続可能なデジタル電源「PD3-10024-8-PIC2」。HLV3/HLV2シリーズの接続可能。入力電圧AC100～240V。幅220mm x 奥行き82.6mm x 高さ120mm。外部制御パラレル通信タイプ。
外形寸法図（mm）
※クリックすると画像が拡大します。

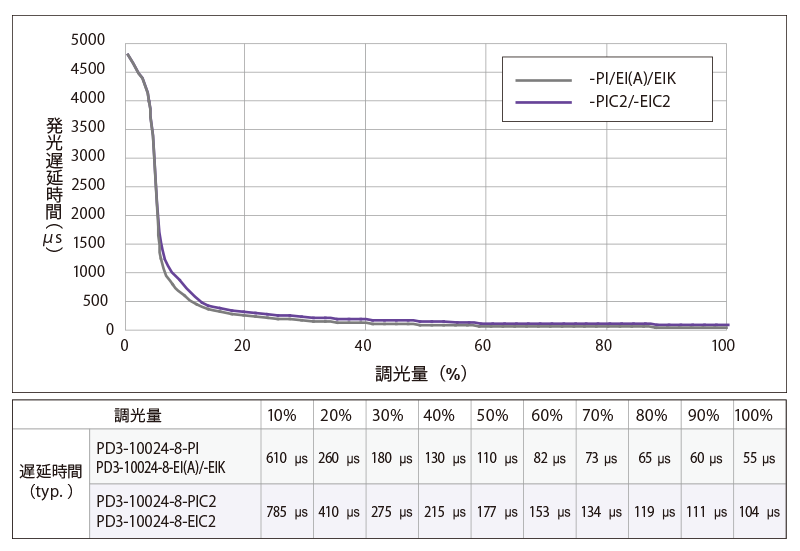

発光遅延時間（HLVシリーズ）
HLVシリーズと接続した場合、調光値によって発行遅延時間が異なります。
調光 - 発光遅延特性（HLV LIGHT、最大入力電流が700mAの照明の場合）
PD3-10024-8-PIとの共通・相違一覧
PD3-10024-8-PIC2（PD3-10024-8-PI相当品）の
PD3-10024-8-PIと比較した際の仕様上の共通・相違一覧です。
詳しくは対比資料をご確認ください。
主な仕様の違い
※赤字部分はPD3-10024-8-PIとPD3-10024-8-PIC2での違い
PD3-10024-8-PI現行品 |
項目 | PD3-10024-8-PIC2PD3-10024-8-PI相当品 |
|---|---|---|
| 定常発光／ストロボ発光 | 発光方式 | 定常発光／ストロボ発光 |
| 24V照明：定電圧方式 HLVシリーズ：定電流方式 |
駆動方式 | 24V照明：定電圧方式 HLVシリーズ：定電流方式 |
| 24V照明：8チャネル HLVシリーズ：8チャネル |
チャネル数 | 24V照明：8チャネル HLVシリーズ：6チャネル |
| 24V照明：8チャネル合計 95 W HLVシリーズ：700mA/チャネル |
適合照明（定格） | 24V照明：8チャネル合計 83 W（AC 90～200 V） 95 W（AC 200～264 V） HLVシリーズ：700mA/チャネル |
| 125 kHz | PWM周波数 | 125 kHz |
| AC100 - 240 V (＋10％～－15％) 50/60 Hz 130 VA |
電源入力（定格） | AC100 - 240 V (＋10％～－10％) 50/60 Hz 260 VA |
| AC85 - 264 V | 電源入力（範囲） | AC90 - 264 V |
| 15A (AC10 0V) 30A (AC200 V) |
突入電流(typ.) | 30A (AC100 V ～ 115 V) 60A (AC20 0V ～ 230 V) |
| CE・UKCA・KC | 適合規格 | 適合なし |
| RoHS対応 | 環境規制 | RoHS対応 |
| W220╳H120╳D82.6 | 外形寸法（mm） | W220╳H120╳D82.6 |
| 1,500 g 以下 | 質量 | 1,400 g 以下 |
