BC-CBL-3

Baslerカメラ ace U、ace Lとプラグアンドプレイでつながり、カメラソフトウエアで照明の発光モード・発光時間・調光などが制御可能なバスラーカメラライトの専用ケーブルです。
保証について:<br />
本製品は、マシンビジョン用LED照明の標準品と保証体制が異なります。詳しくは、担当営業までお問い合わせください。

マイページのチェックリストに登録

ケーブル許容曲半径	41.6mm (ロボットケーブルではありません)
入力コネクタ	ホスト側コネクタ : WR-TBL series 691381000006
出力コネクタ	カメラ側コネクタ : 6ピン[HR10A-7P-6S(73)]
適合規格	RoHS、CE、UKCA
使用温湿度	温度：0～40℃ (周囲温度の変化により、光量が変化する場合があります。) 温度：0～40℃、湿度：20～85%RH（結露なきこと） (凍結したり、凝縮したり、急激な温度変化にさらしたりしないでください。)
保存温湿度	温度：-20～60℃、湿度：20～85%RH（結露なきこと）
材質	ケーブル被覆材質 : PVC
備考	AWG : 26

製品詳細外形寸法図（mm）配線資料ダウンロード

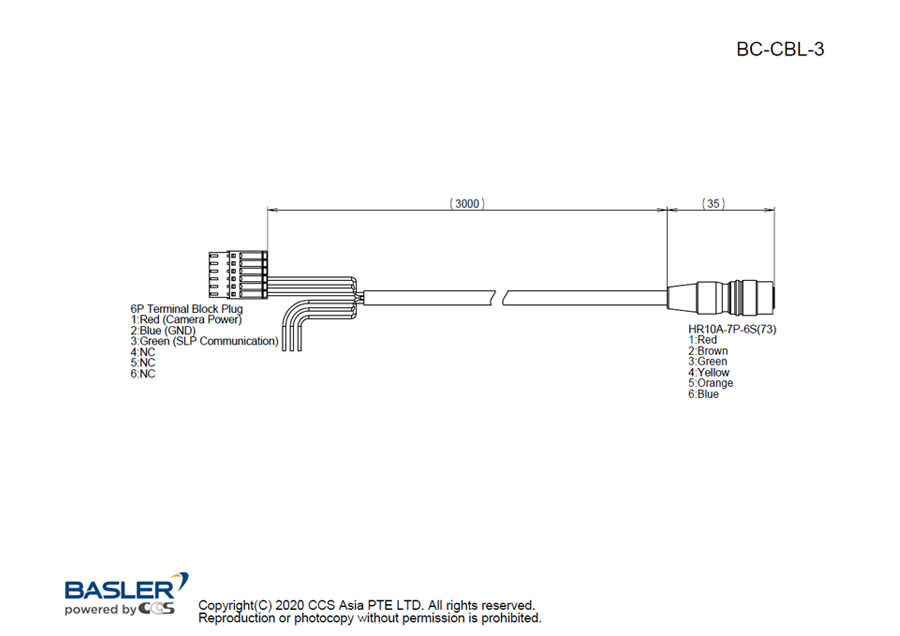

外形寸法図（mm）

※クリックすると画像が拡大します。

配線

ピン番号 [HR10A-7P-6S (73)]	ワイヤー色	カメラ機能	ピン番号 [Terminal Block Plug]
1	赤	Camera Power	1
2	茶	Opto In	-
3	緑	SLP Communication	2
4	黄	Camera I/O 2	-
5	橙	Opto GND	3
6	青	GND	-

資料ダウンロード

総合カタログ（抜粋）	PDF図面	DXF図面	チラシ	取扱説明書
