PSCC-J1A-nnn48-0401/0402

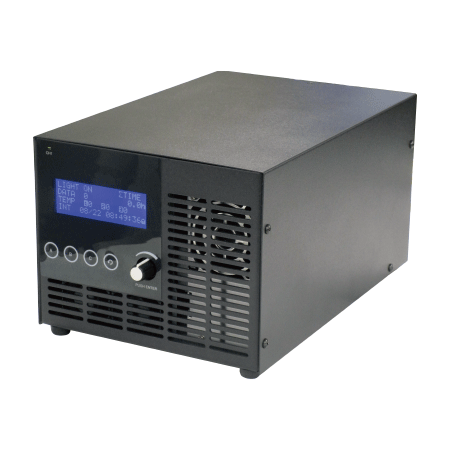

ハイパワーライン照明LN-GAシリーズ・ハイパワースリムライン照明LN-HAシリーズ専用の電源
- 定電流方式
- 256または1000段階の調光値をデジタル設定
- パラレル通信、RS-232C通信、およびイーサネット通信で外部制御
（注：パラレル通信時の調光値は256段階固定です。） - LEDの断線、LEDの異常温度、電源の異常温度、電源ファン停止、
およびLED駆動電圧の異常を検知 - 照明の出力容量にあわせて選択可能です（nnn = 300, 600, 10C, 15C）。
詳しくは「接続イメージ(LN-GA/LN-HA)」タブをご覧ください。
注
- 本製品は、CCS AItec 製品です。シーシーエスの標準品と保証体制が異なります。詳しくは担当営業にお問い合わせください。
- 本製品は一部販売条件がございます。詳細は弊社担当営業までお問い合わせください。
仕様
| LN-GAシリーズ | PSCC-J1A-30048-0401 | PSCC-J1A-60048-0401 | PSCC-J1A-10C48-0401 | PSCC-J1A-15C48-0401 | |
|---|---|---|---|---|---|
| LN-HAシリーズ | PSCC-J1A-30048-0402 | PSCC-J1A-60048-0402 | PSCC-J1A-10C48-0402 | PSCC-J1A-15C48-0402 | |
| 駆動方式 | 定電流方式 | ||||
| 調光方式 | 電流可変制御 | ||||
| チャネル数 | 1チャネル | ||||
| 出力電圧（定格） | DC24～48 V | ||||
| 出力電流（定格） | 400 mA / ブロック | ||||
| 出力容量 | 照明 | 231 W | 480 W | 807 W | 1152 W |
| ファン | 20 W | 70 W | 70 W | 110 W | |
| 出力コネクタ | メタルコネクタ (12 ピン) x 2個※ |
メタルコネクタ (37 ピン) x 2個 |
メタルコネクタ (37 ピン) x 4個 |
メタルコネクタ (37 ピン) x 4個 |
|
| 電源電圧（定格） | AC100～240 V 、50/60 Hz | ||||
| 配光ブロック最大数 | 12ブロック | 25ブロック | 42ブロック | 60ブロック | |
| 消費電力（参考値） | 480 VA | 960 VA | 1540 VA | 2200 VA | |
| 冷却方式 | 強制空冷 | ||||
| 外部制御： コネクタ名と形式 |
パラレル通信：D-sub15P コネクタ（M2.6 ネジ） RS232C 通信：D-sub9P コネクタ（#4-40 ネジ） イーサネット通信：LAN コネクタ / RJ45 |
||||
| 外部調光 | パラレル通信：全体調光データ RS232C 通信：全体調光データおよび配光データ イーサネット通信：全体調光データおよび配光データ |
||||
| 外部ON/OFF | パラレル通信コネクタからのフォトカプラ入力または RS232C通信、イーサネット通信モードによるコマンド通信 |
||||
| 適合規格 | CE、UKCA、RoHS、REACH | ||||
| 質量 | 4.0 kg | 5.4 kg | 8.4 kg | 9.4 kg | |
※ その他、温度センサーコネクタ（5ピン）および、ファンコネクタ（2ピン）が1個ずつあります。
※ 末尾0401はLN-GAシリーズ用、末尾0402はLN-HAシリーズ用です。
外形寸法図（mm）
接続イメージ(LN-GA)
| 型式 | 照明側コネクタ | 延長ケーブル | 推奨電源 |
|---|---|---|---|
| LN-GA-100△-FN | 2ピン ファンコネクタ 5ピン 温度センサコネクタ 12ピン メタルコネクタ |
|
PSCC-J1A-30048-0401
|
| LN-GA-200△-FN LN-GA-300△-FN |
2ピン ファンコネクタ 5ピン 温度センサコネクタ 12ピン メタルコネクタ×2 |
|
|
| LN-GA-400△-FN LN-GA-500△-FN LN-GA-600△-FN |
37ピン メタルコネクタ×2 |
|
PSCC-J1A-60048-0401 |
| LN-GA-700△-FN | PSCC-J1A-10C48-0401 |
||
| LN-GA-800△-FN LN-GA-900△-FN LN-GA-1000△-FN |
37ピン メタルコネクタ×3 |
|
|
| LN-GA-1100△-FN | 37ピン メタルコネクタ×3 |
|
PSCC-J1A-15C48-0401 |
| LN-GA-1200△-FN LN-GA-1300△-FN LN-GA-1400△-FN LN-GA-1500△-FN |
37ピン メタルコネクタ x 4 |
|
|
| LN-GA-1600△-FN LN-GA-1700△-FN LN-GA-1800△-FN |
37ピン メタルコネクタ x 5 |
|
PSCC-J1A-10C48-0401 x 2 |
| LN-GA-1900△-FN LN-GA-2000△-FN |
37ピン メタルコネクタ x 6 |
|
|
| LN-GA-2100△-FN LN-GA-2200△-FN |
37ピン メタルコネクタ x 6 |
|
PSCC-J1A-15C48-0401 x 2 |
| LN-GA-2300△-FN LN-GA-2400△-FN LN-GA-2500△-FN LN-GA-2600△-FN |
37ピン メタルコネクタ x 7 |
|
|
| LN-GA-2700△-FN LN-GA-2800△-FN LN-GA-2900△-FN LN-GA-3000△-FN |
37ピン メタルコネクタ x 8 |
|
照明・ケーブルの詳細は以下のページをご覧ください
接続イメージ(LN-HA)
| 型式 | 照明側コネクタ | 延長ケーブル | 推奨電源 |
|---|---|---|---|
| LN-HA-100SW LN-HA-200SW LN-HA-300SW LN-HA-400SW LN-HA-500SW LN-HA-600SW |
5ピン 温度センサコネクタ 12ピン メタルコネクタ |
|
PSCC-J1A-30048-0402 |
| LN-HA-700SW LN-HA-800SW LN-HA-900SW LN-HA-1000SW |
5ピン 温度センサコネクタ 12ピン メタルコネクタ x 2 |
|
|
| LN-HA-1100SW LN-HA-1200SW |
12ピン メタルコネクタ? x 2 5ピン 温度センサコネクタ |
|
PSCC-J1A-30048-0402 |
| LN-HA-1300SW LN-HA-1400SW LN-HA-1500SW |
37ピン メタルコネクタ |
|
PSCC-J1A-60048-0402 |
| LN-HA-1600SW LN-HA-1700SW LN-HA-1800SW LN-HA-1900SW LN-HA-2000SW LN-HA-2100SW LN-HA-2200SW LN-HA-2300SW LN-HA-2400SW LN-HA-2500SW |
37ピン メタルコネクタ x 2 |
|
|
| LN-HA-2600SW LN-HA-2700SW LN-HA-2800SW LN-HA-2900SW LN-HA-3000SW |
37ピン メタルコネクタ x 2 |
|
PSCC-J1A-10C48-0402 |
照明・ケーブルの詳細は以下のページをご覧ください
