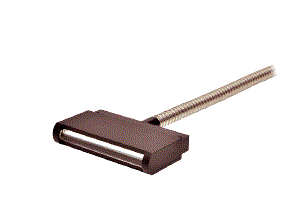

1LX400-(L)F-2G8-MLR（クロスラインライトガイド）

LED光源(PFBRシリーズ、PFB3シリーズ)との組み合わせに最適なライトガイド（1LX400-(L)F-2G8-MLR）。
ご要望に応じて特注対応いたします。
光源側の装着用口金のサイズと合致すれば、ハロゲン、キセノン光源にも接続可能です。
（※集光レンズは別売りです。詳しくは担当営業にお問い合わせください。）

※ご注意
　ライトガイドの選定に際しては、LED光源の取扱説明書をお読みになり、
　記載事項をご確認上、安全にご使用ください。

　本製品は仕入商品です。シーシーエスの保証体制と異なります。
　詳しくは担当営業にお問い合わせください。

▼適応光源シリーズ一覧▼

PFBR-150シリーズ

　

PFBR-600シリーズ

　

PFB3シリーズ

特注対応

ご要望に応じて特注対応いたします。

型式名解説

型式名解説例

(1) 分岐数 数字:出射側の本数
(2) 出射側の形状 ストレートライトガイド 記号 S 数字:ストレート・出射側外径Φmm
リングライトガイド 記号 R 数字:標準型(水平出)リング・内径Φmm(内向角)
テーパーリングライトガイド 記号 TR 数字:テーパーリングライト・内径Φmm(内向角)
ラインライトガイド 記号 L 数字:垂直出ライン・出射幅
(3) 全長 数字 :光源側口金を含めない出射部までの全長(図面中Lで標記)
(4) 導中の保護チューブ種類 記号 F:SUSフレキシブル管(一般的な保護管で、繰り返し曲げに強く、軽量で伸びもなし)
(5) 入射側分岐数 数字 :光源側の分岐数
(6) 素線種類 記号 G:多成分ガラスファイバ 線径50µm・開口角80度
(7) 入射側結束径 数字 :光ファイバを束ねた径Φmm
(8) 入射側形状 記号 M:Φ15mm L=37mm
(9) 配列(ファイバの内部処理) 記号 R:入射側ランダム・分岐間ランダム
(10) 耐熱仕様 記号 X:入射端面耐熱仕様 300℃の耐熱仕様

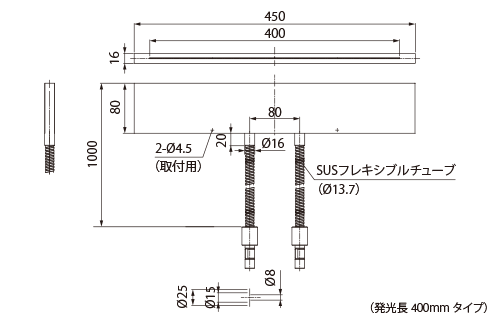

外形寸法図（mm）

用途例 LED光源と接続して使用
ご注意 ライトガイドの選定に際しては、LED光源の取扱説明書をお読みになり、記載事項をご確認上、安全にご使用ください。

斜光照射を実現

クロスラインライトガイドで、キズ検出に最適な斜光照射を実現

左側斜光、右側斜光、両側斜光を選択することで、キズ検出に最適な斜光照射を実現します。
左側斜光照射

左側斜光照射

両側斜光照射

両側斜光照射

右側斜光照射

右側斜光照射

クロスラインライトガイド（発光長400mmタイプ）の照射イメージ

発光長が400mm単位で2,000mmまで製作可能

ご要望に応じて、発光長やファイバ長がカスタム対応可能です。

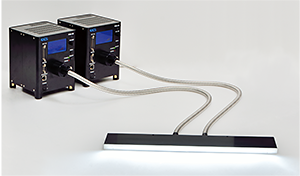

LED光源「PFBR-150SW-MN」との組み合わせ例

クロスラインライトガイド（発光長400mmタイプ）

LED光源「PFBR-150SW-MN」との組み合わせ例
