PR-LFV3-30X60

標準品

・LFV3-Gシリーズ　LFV3-30X60用保護板です。
・発光面をキズや汚れから守ります。
・反射防止膜（ARコーティング）加工を施しています。
・材質は、厚み2mmの透明アクリルです。
※粉塵、水滴などの防止を目的としたものではありません。

マイページのチェックリストに登録

製品詳細外形寸法図（mm）適合照明資料ダウンロード

製品詳細

外形寸法	奥行68.0mm×高さ2.0mm×幅40.0mm、幅寸法については照明の寸法に準じます。
耐熱温度	80℃
使用温湿度	温度：0～40℃、湿度：20～85%RH（結露なきこと）
保存温湿度	温度：-20～60℃、湿度：20～85%RH（結露なきこと）
付属品	使用説明書、M2×6mm ネジ×5個
ご注意	※ご使用の環境によっては、熱による変形や変色の恐れがあります。本来の効果が得られなくなりますので、定期的に点検をしてご確認ください。 ※保護板を装着すると、撮像画像の解像度が低下する恐れがありますので、ご注意ください。

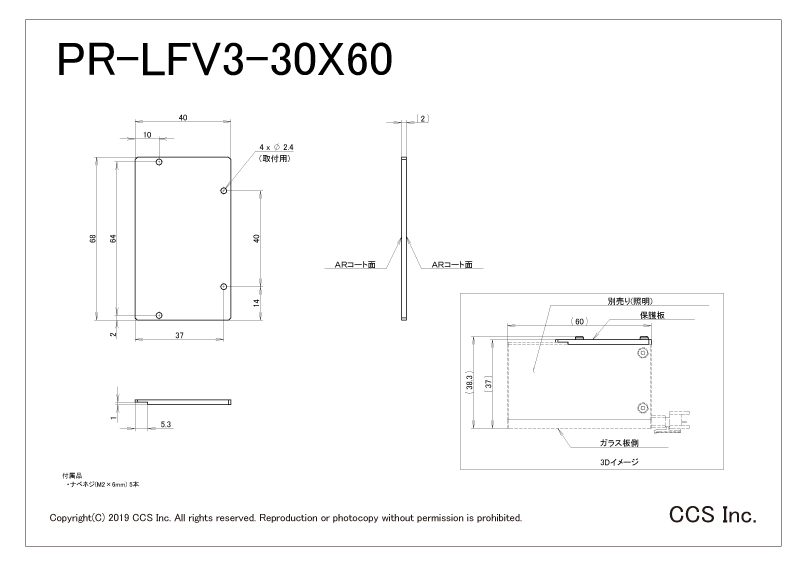

外形寸法図（mm）

※クリックすると画像が拡大します。

適合照明

LFV3-G-30X60RD
LFV3-G-30X60SW
LFV3-G-30X60BL

資料ダウンロード

総合カタログ（抜粋）	PDF図面	DXF図面
