卓上型コンベア式
UV-LED照射装置
- シンプルな操作で運用できる、
UV硬化用卓上タイプのコンベア装置 - 標準搭載するUV-LED照射器はライン型UV-LED照射器（CML・CKLシリーズ）
- エリア型照射器、コンベア搭載可能なN2パージボックスもご提案可能
- その他、カスタム仕様も承ります
用途
用途
- UVコーティングの硬化
- UVインキの硬化・乾燥
- 接着剤の硬化
- シーリング材の硬化
- その他、各種UV照射実験 など
構成
装置構成例
- UV-LED照射器 型式：CML-200・CKL-200シリーズ
- 専用電源 型式：PSCU-250048
- 照射器ケーブル 型式：QCB-BY-PSCU
- パラレル通信用ケーブル 型式：EXCB-M20-3
装置スペック
装置本体
| 外観寸法（照射器込み） | 下図参照 |
|---|---|
| 搬送方式 | ベルトコンベア |
| ベルト種類 | UVベルト、マックスライナー仕様 |
| ベルト幅 | 250mm |
| コンベアスピード | 1.25~10m/min.（可変） |
| パスライン | 310mm |
| シューター | オプション |
| 非常停止スイッチ | 出入口部上面（オプション） |
照射器
| 光源種類 | UV-LED |
|---|---|
| 台数 | 1台 |
| 波長 | 365nm、385nm、395nm、405nmから選択 |
| 発光面 | 200mm x 28mm |
| 照射距離 | 10mm~100mm（コンベアベルトから照射器下面）（可変） |
| 有効照射幅 | 170mm（照射距離：20mm時） |
| 冷却方式 | 強制FAN空冷 |
| 光学特性 | ライン型照射器ページをご参照ください。 |
電源
| 型式 | PSCU-250048 |
|---|---|
| 台数 | 1台 |
| 重量・寸法 | 20kg以下、W404mm×D500mm×H133mm |
| 入力電圧 | AC200～240V(+10%, -15%)、50/60Hz |
| 消費電力 | 2500VA/台 |
| 調光範囲 | 256階調(約1%～100%) 調光0で点灯消灯は選択可能。 |
| 使用環境 | 温度0～35℃、湿度20～85%RH(結露なきこと) |

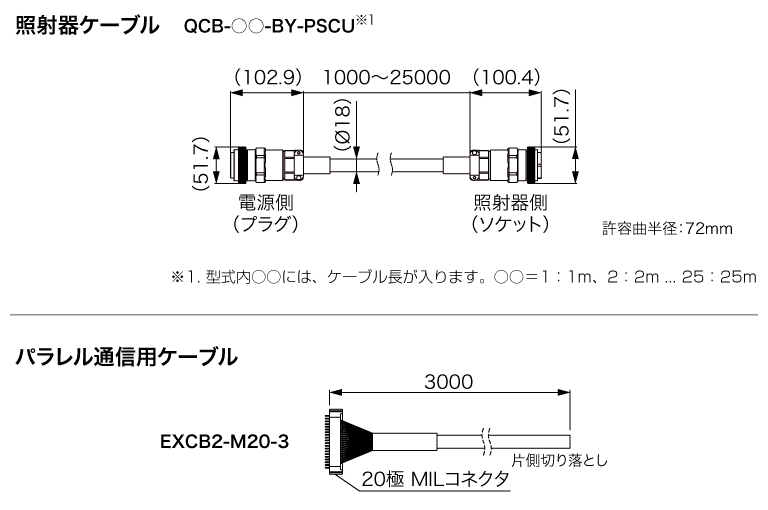

配線材
| 照射器ケーブル | 2本 |
|---|---|
| パラレル通信用ケーブル | 1本 |
ほか
インターロック
| UV点灯回路遮断 | UV-LED照射器断線検知 |
|---|---|
| UV-LED照射器－専用電源入力線コネクタ抜け検知 | |
| UV-LED照射器－専用電源入力線断線検知 | |
| UV-LED照射器冷却ファン異常検知 | |
| UV-LED照射器温度異常検知 | |
| コンベア運転回路遮断 | コンベアモーター異常 |
| 非常停止スイッチ |
ユーティリティ
| 入力 | 単相 AC200V/約15A |
|---|
