卓上バッチ型UV-LED照射装置
- 実験・開発・小ロット生産に最適！
- 搭載するUV-LED照射器を選択可能
（9種類のサイズ×4波長） - 独自の光学系で、高い均一性を実現
- 安全対策・インターロックを標準装備
特長
UV-LED照射器メーカーが提案する卓上バッチ型UV-LED照射装置
- 搭載するUV-LED照射器は、サイズは9種類、波長は4種類をご用意
- ワークの硬化条件に応じた波長や、最適なサイズの照射器が柔軟に選択可能
- タッチパネルによる直感的な操作性
- 調光、照射時間、波長選択(2波長混合にも対応)が簡単に設定可能
- 各評価条件に合わせた実験、生産を実現
- 昇降可能な大型ステージ。照射距離の調整機能を搭載
- 大型ワークや、高さのあるワークの照射も可能
- UVカットののぞき窓から、UV照射中のワーク視認も可能
- 窒素パージボックスの設置で、酸素の濃度を調整
- 酸素阻害を抑制したUV照射実験に最適
- 窒素パージBOXのみのご提案も可能
ラインアップ・機能
搭載可能なUV-LED照射器
- 9種類のサイズ × 4 波長（365nm / 385nm / 395nm / 405nm) = 36 機種に対応
- ラインアップにないサイズ、波長（深紫外を含む）、2 波長混合照射器などのカスタマイズにも柔軟に対応
ラインアップ分布図（イメージ）
相対放射照度分布図
（照射距離：10mm）
簡便な操作を実現
- タッチパネルによる直感的な操作性
各種設定や操作は、タッチパネルで選択するだけの簡単オペレーション。調光、照射時間、波長選択（2 波長の場合）が簡単に設定できます。
また、あらかじめ設定した３パターン（調光・照射時間）のモードの呼び出しが可能です。
設定画面
設定画面
設定画面
設定画面
昇降が可能な大型ステージ（320mm x 220mm）
- 大型ワークや、高さのあるワークへのUV 照射も可能
- 照射距離は5mm ～ 170mm で調節可能

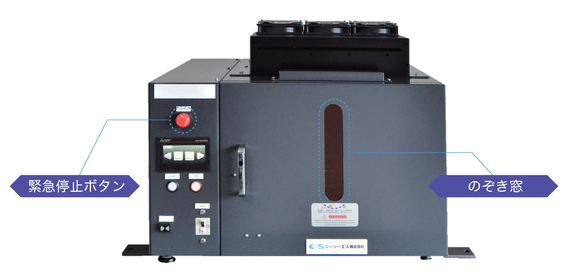

万全な安全対策
- のぞき窓（UV カット）から、UV 照射中のワークの視認が可能
- UV漏れ対策
- UVステージの温度監視機能
- UV照射ボックス内換気用FANエラー検出機能
- 緊急停止ボタン
オプション
窒素パージボックスの設置も可能
- 窒素（不活性ガス）を封入し、酸素の濃度調整が可能
- 酸素阻害を抑制した、UV照射実験に最適
- UV照射装置内への設置が可能なコンパクト設計
- ご要望に合わせて、最適なサイズのパージボックスをご提案
